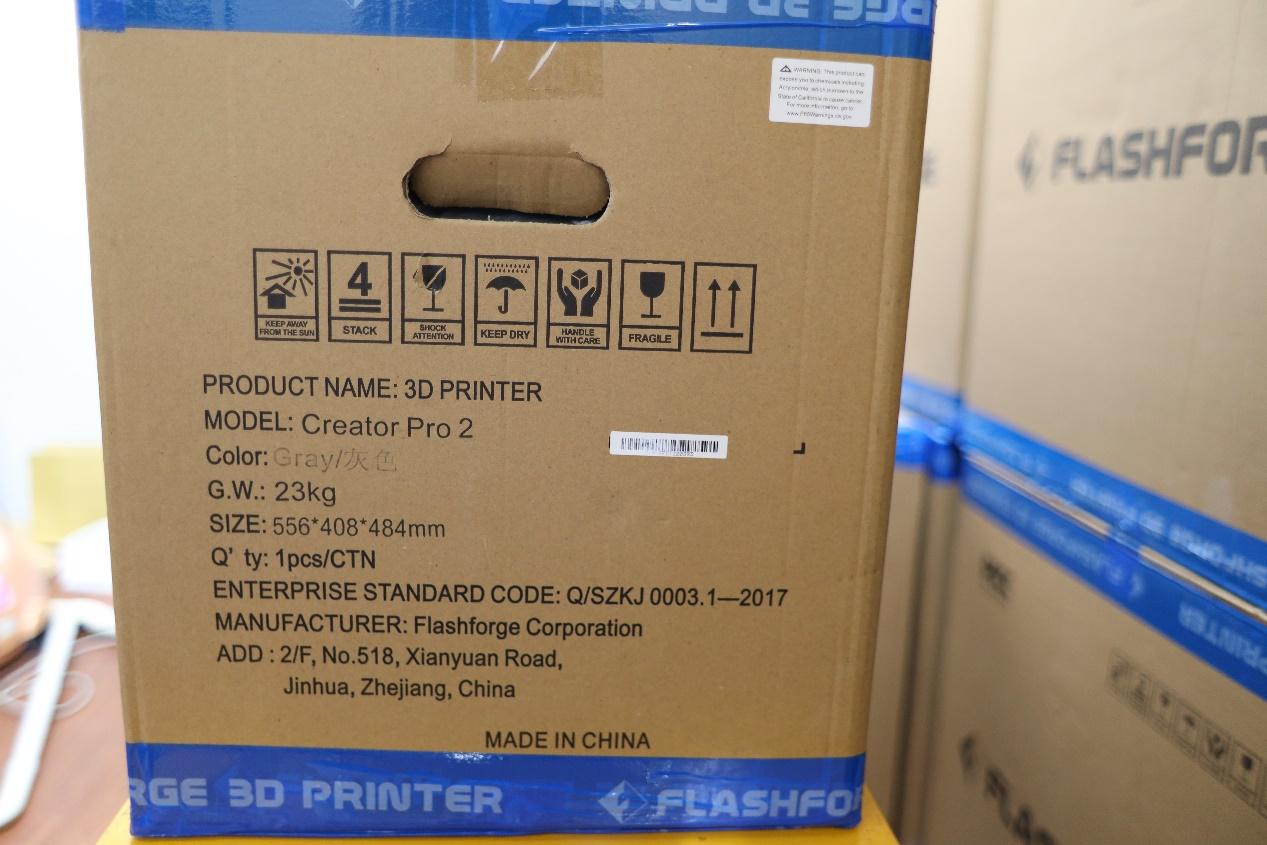

今天要為大家開箱這台Creator Pro 2 獨立雙噴頭3D列印機,首先讓我們看一下官方網站上提供的相關資料,透過資料上可以發現噴頭最高溫度為240度,也就是說呼應了列印的材料就是一般常見的PLA、ABS為主,特別注意到雖然這台為近端擠出的機型,但是不支援軟性材料列印!列印公差為20條,機器的重量足足有21公斤上下,開箱的時候可以說還滿沉重的!

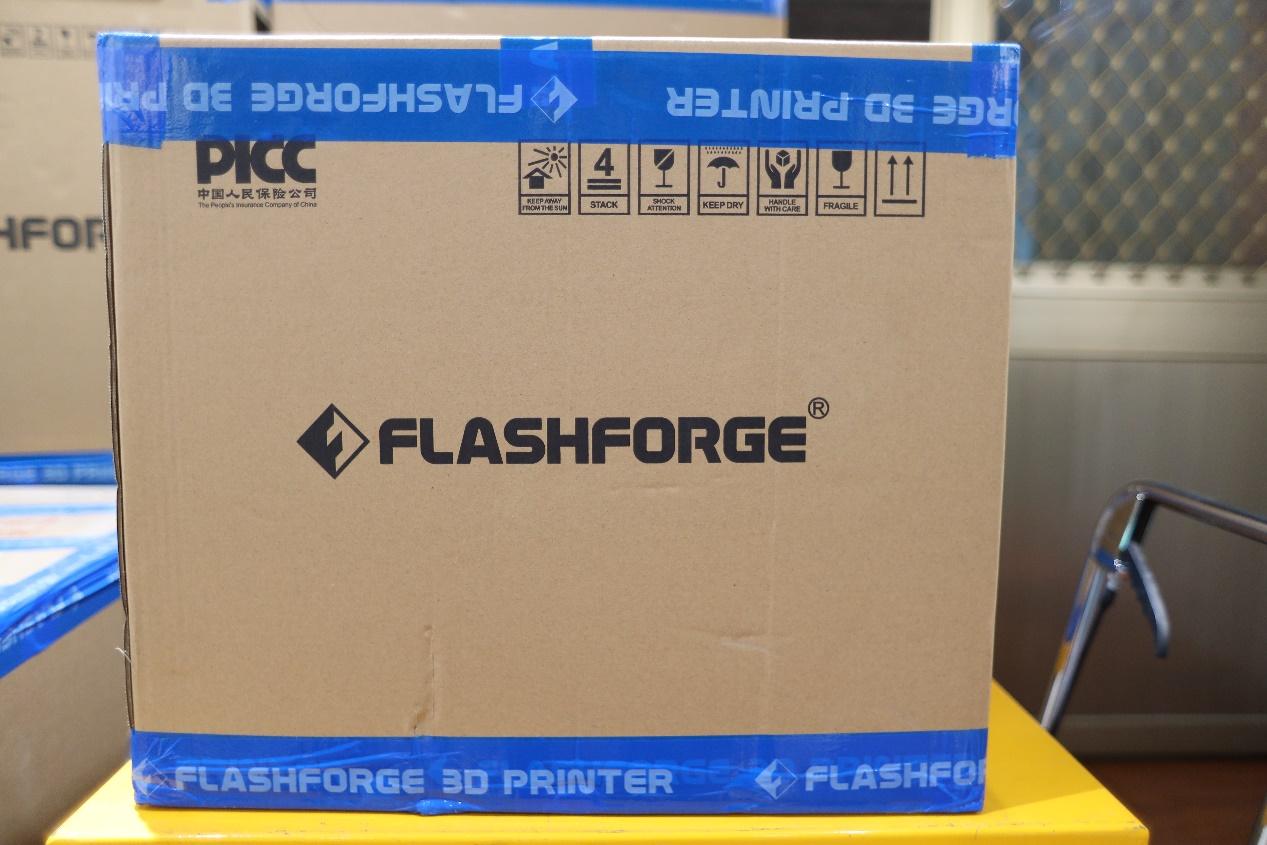

外箱打開之後會看到SD卡、底板貼片、黑色鐵氟龍料管等等配件。

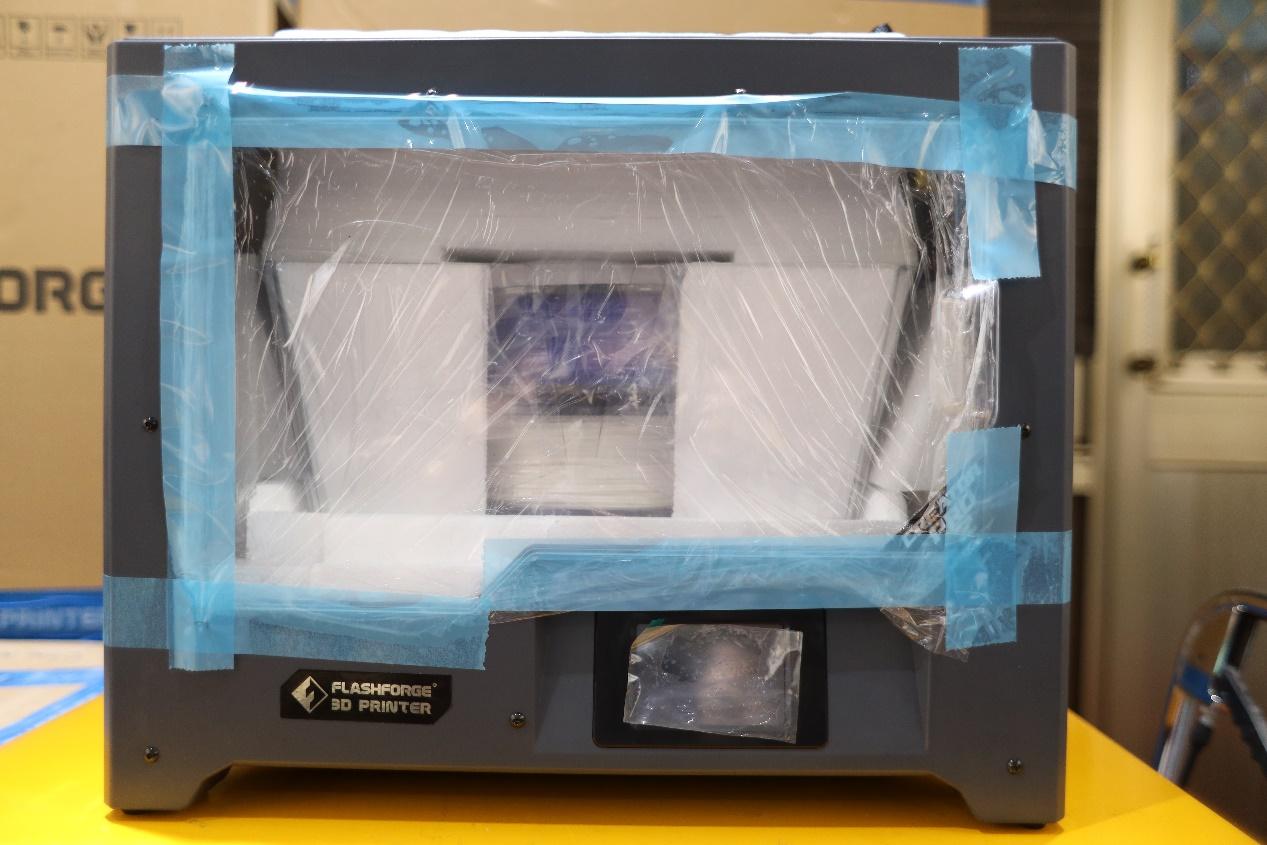

配件箱拿開後可以看到機器整個包覆完整的塑膠袋。

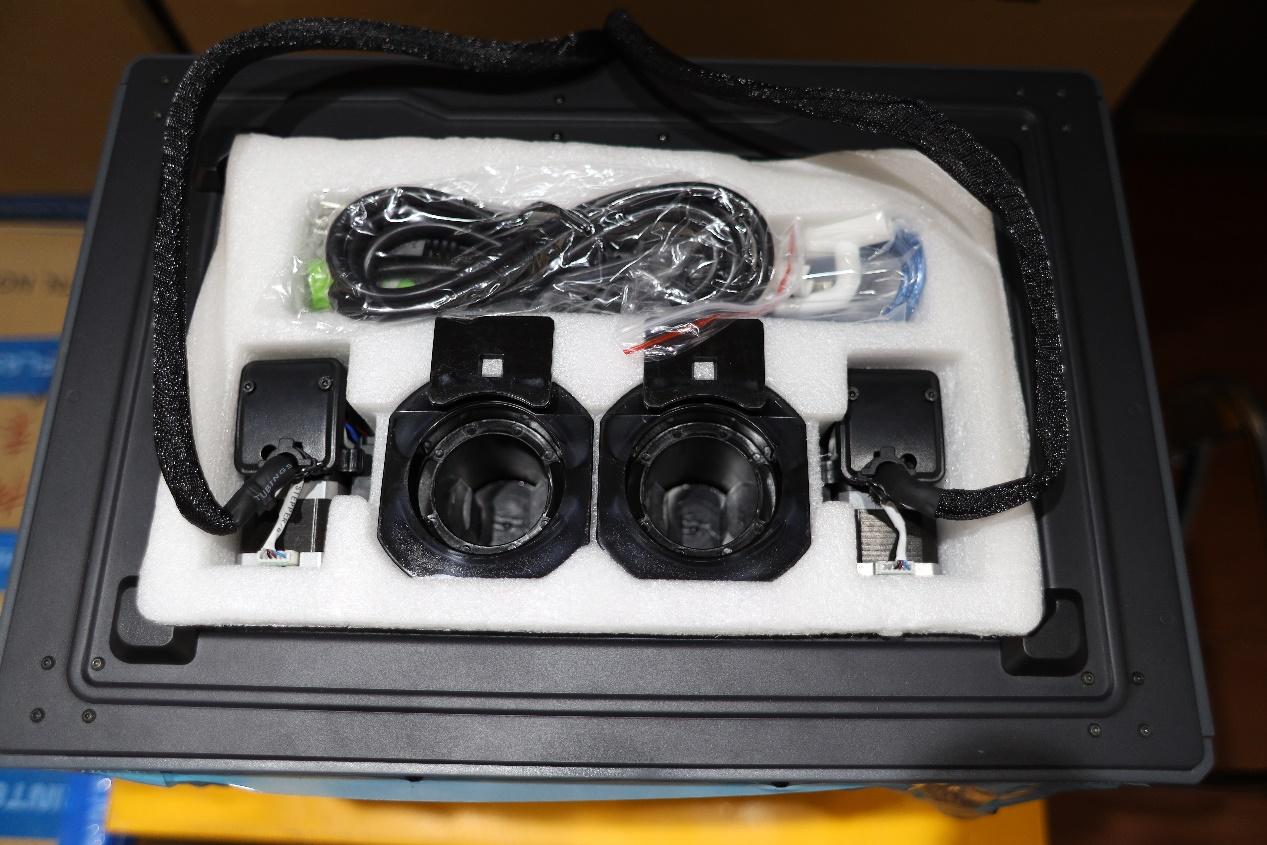

外部塑膠袋子拆除後可以看到左右兩個噴頭、料架、電源線、配件包。
整體外觀跟Dreamer以及之前的Creator Pro、Creator Max非常接近。

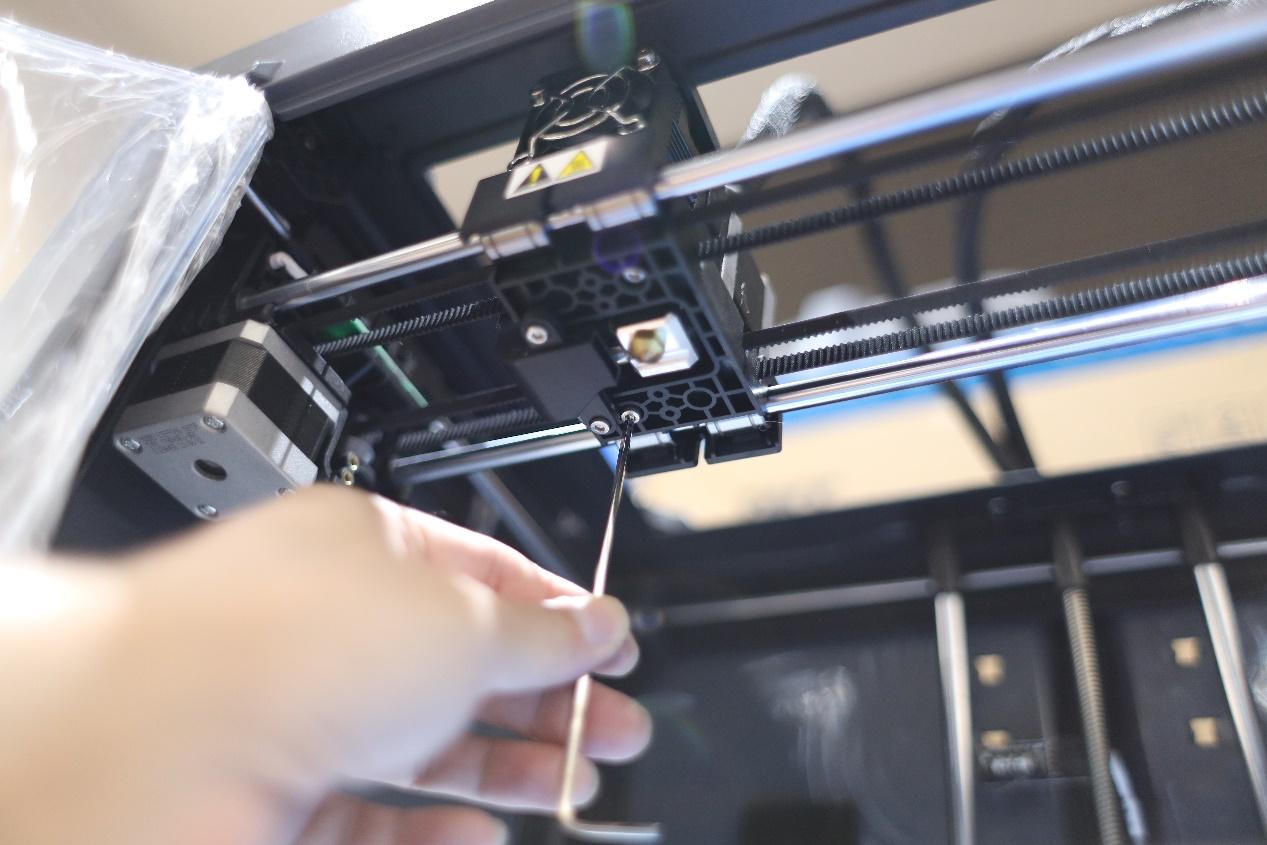

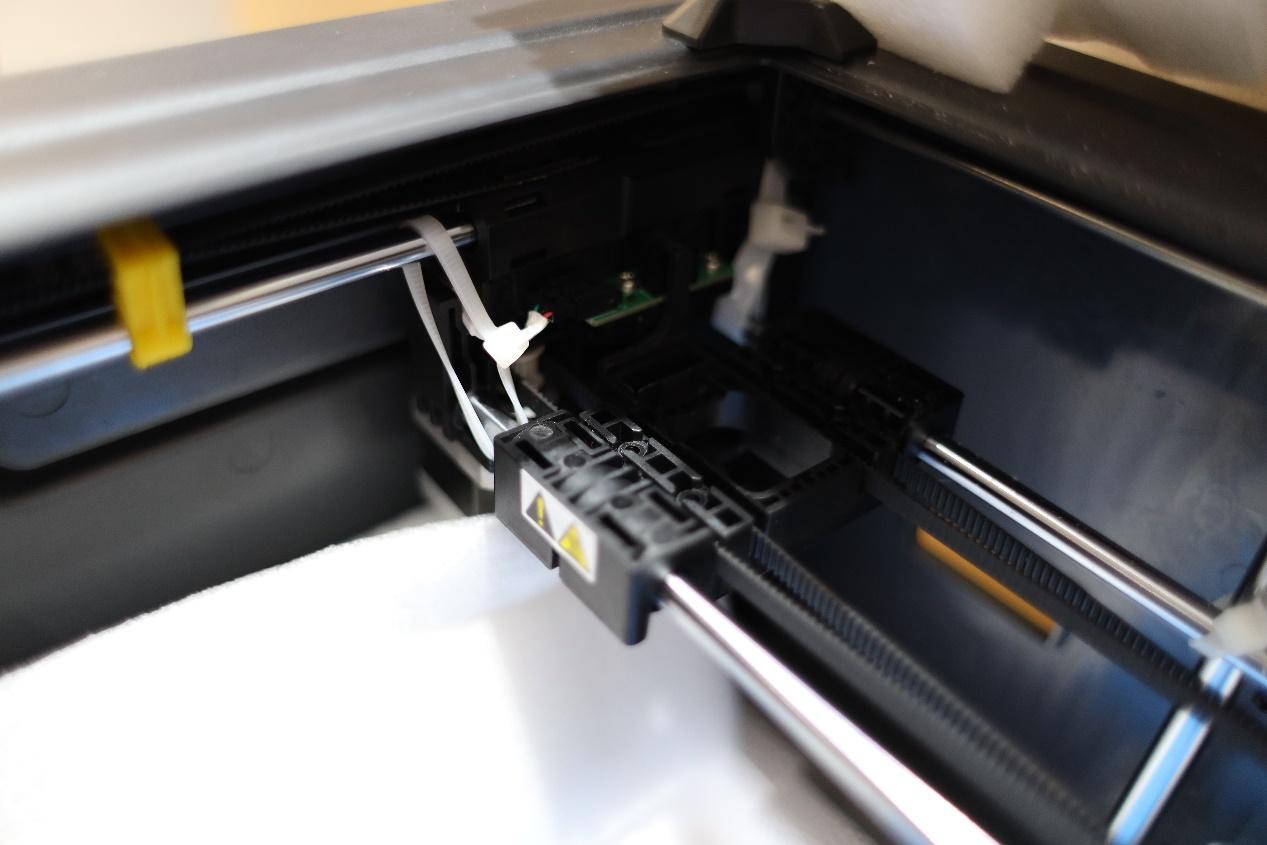

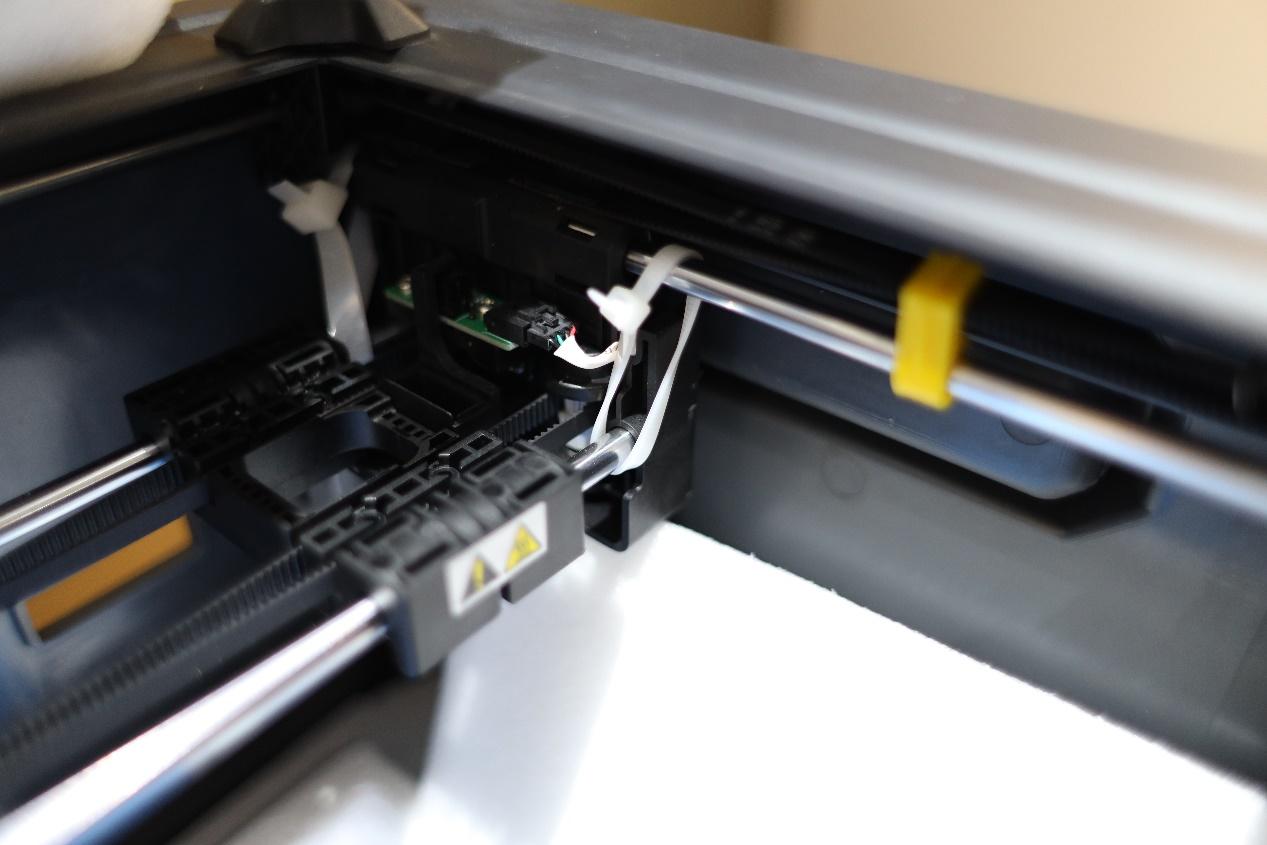

把上面的噴頭、配件先抬高放到旁邊之後,可以看到個軸向的固定件(紅色框起的部分),需要將白色的束帶、黃色的皮帶固定件拆除。
(左側固定件放大圖)
(右側固定件放大圖)
將噴頭放置在X軸上之後,取出所有的零配件,特別看到紅框的地方是這台的特殊零件,這是左右噴頭各一片的擋片,分別安裝在左側、右側,當雙噴頭列印的時候,沒有使用的噴頭會經由擋片頂住,這樣就不會造成溢料。擋片的塑膠袋中包含了等下需要用到的噴頭組固定螺絲x8、擋片安裝螺絲x4。

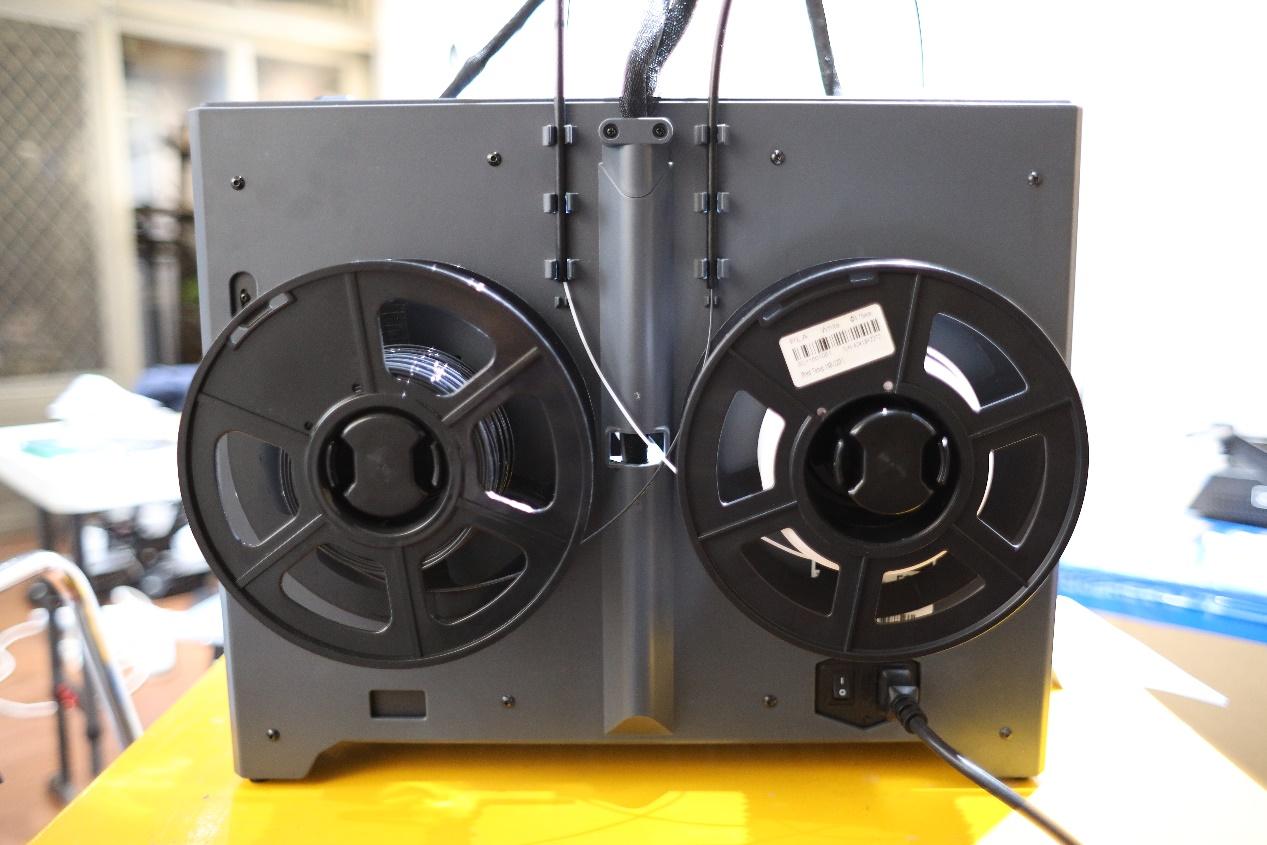

接著安裝左右料架,電源在右下角。

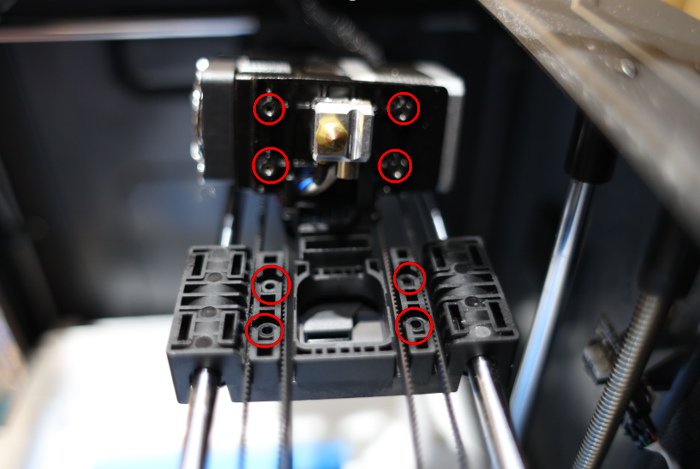

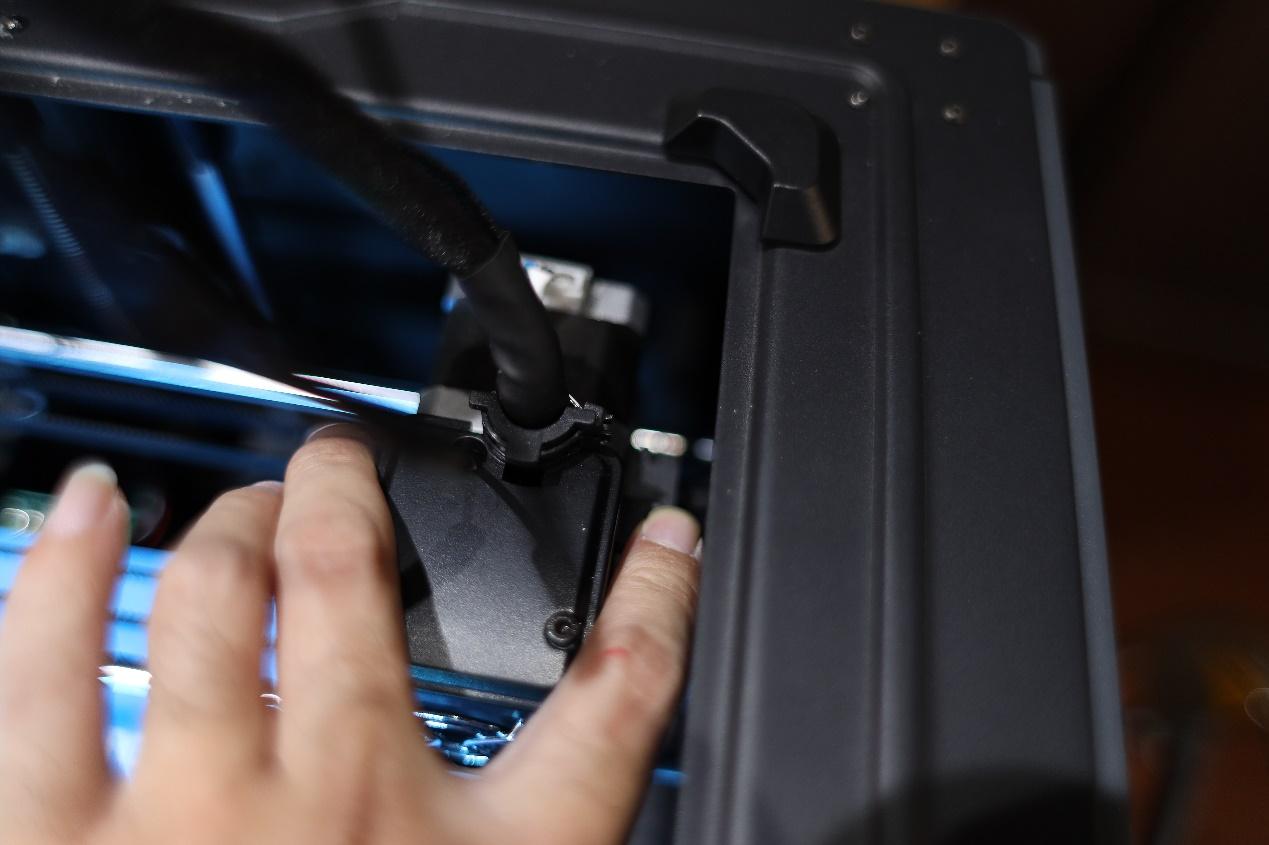

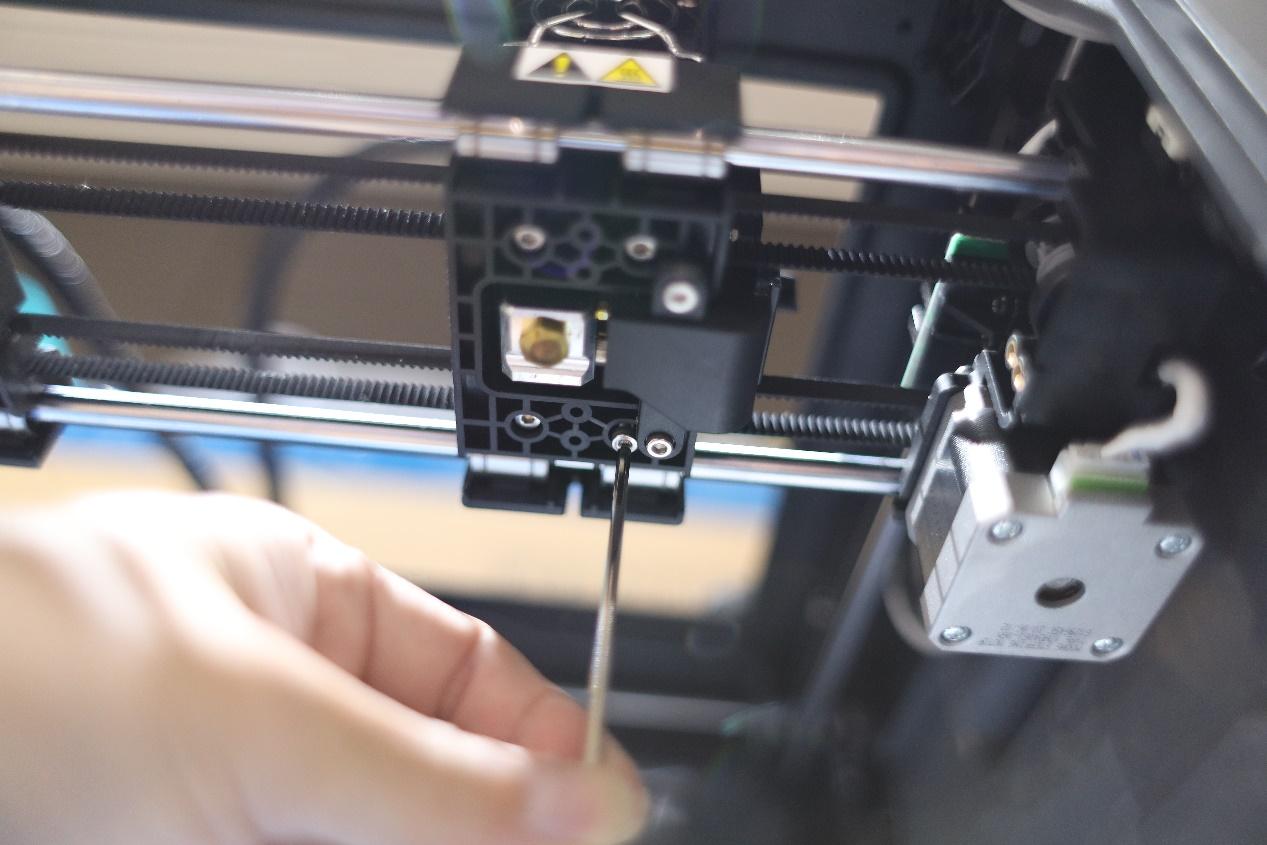

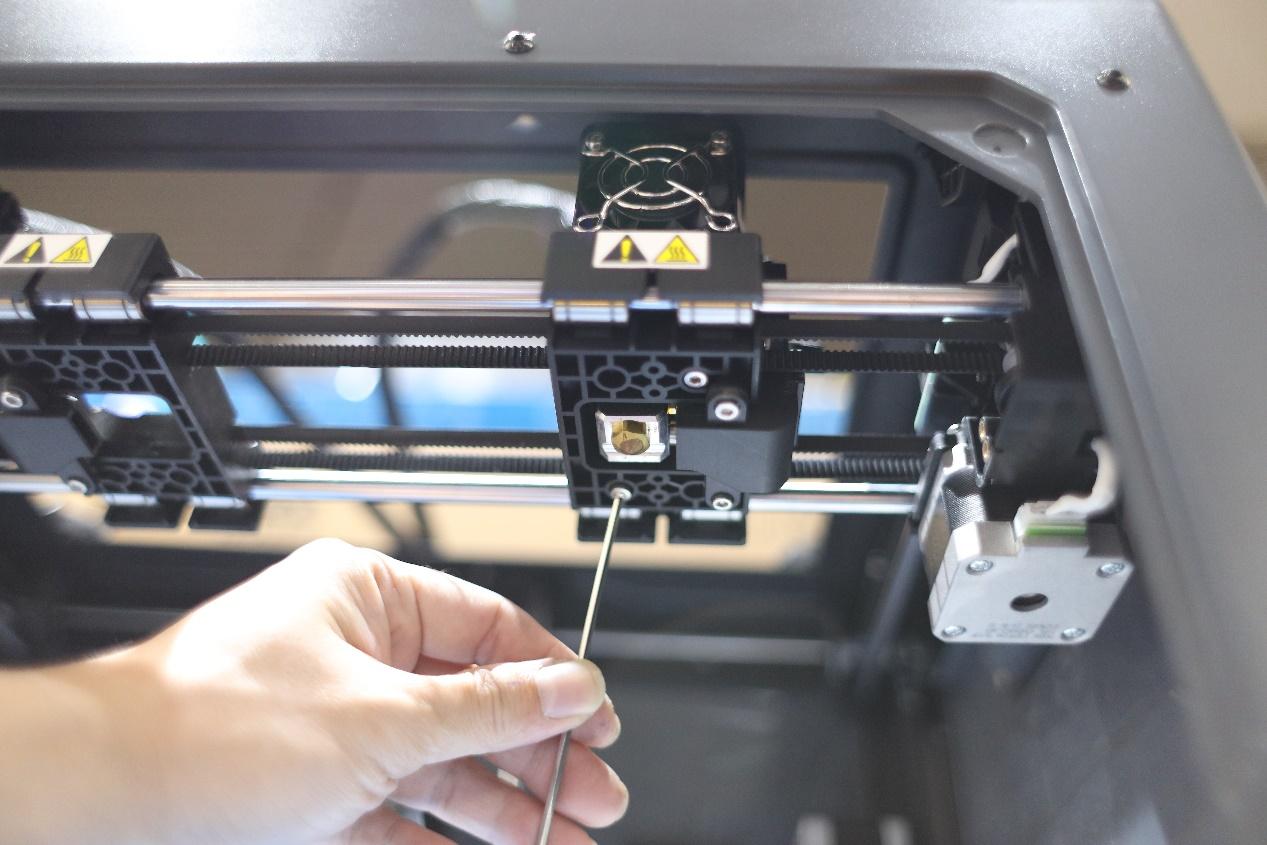

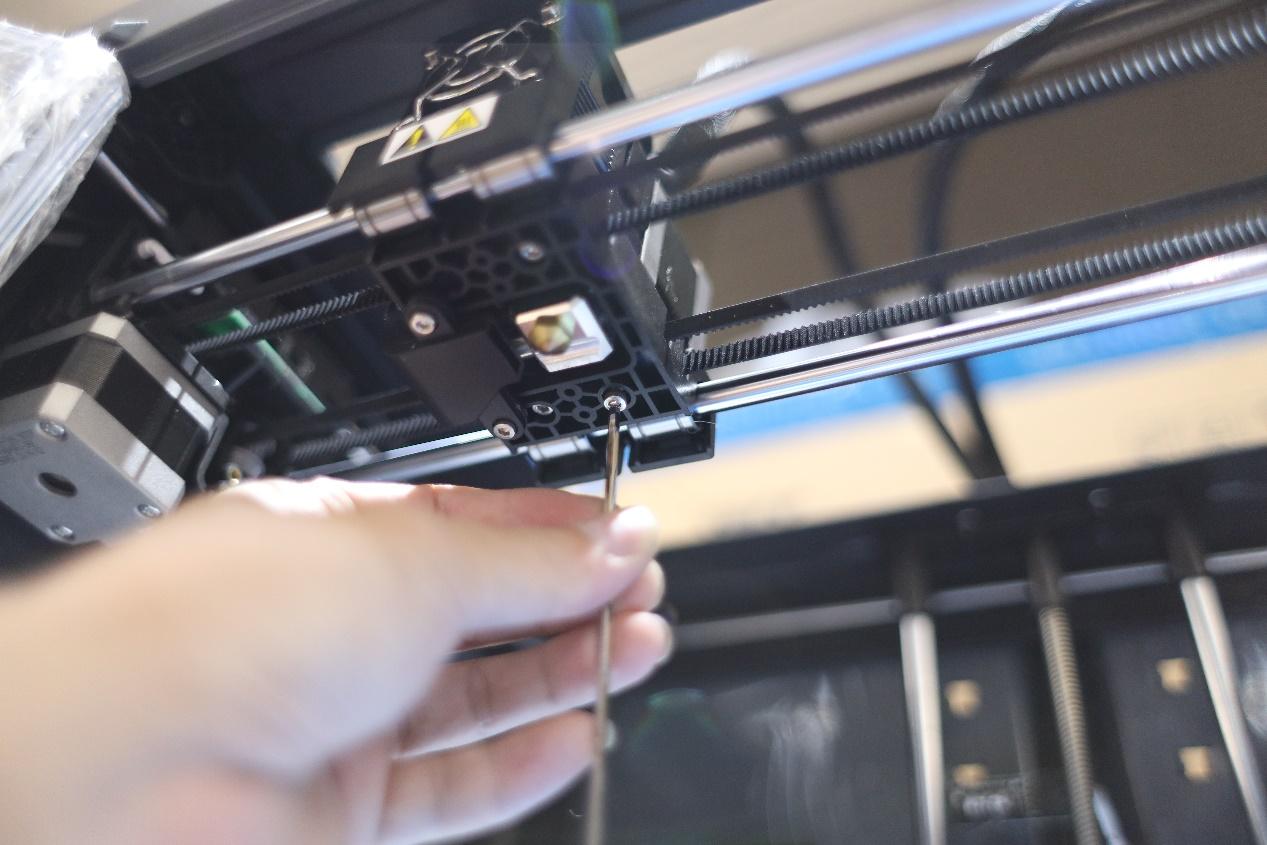

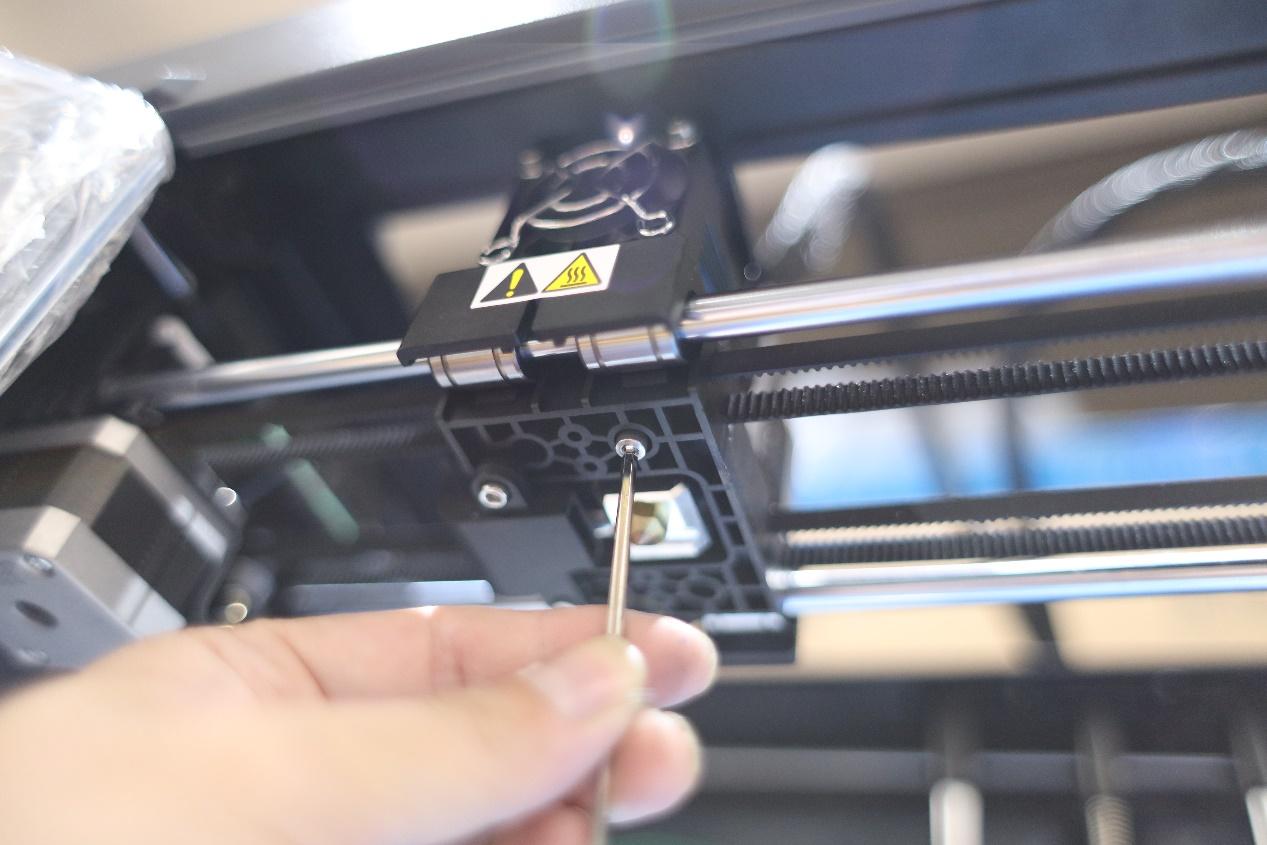

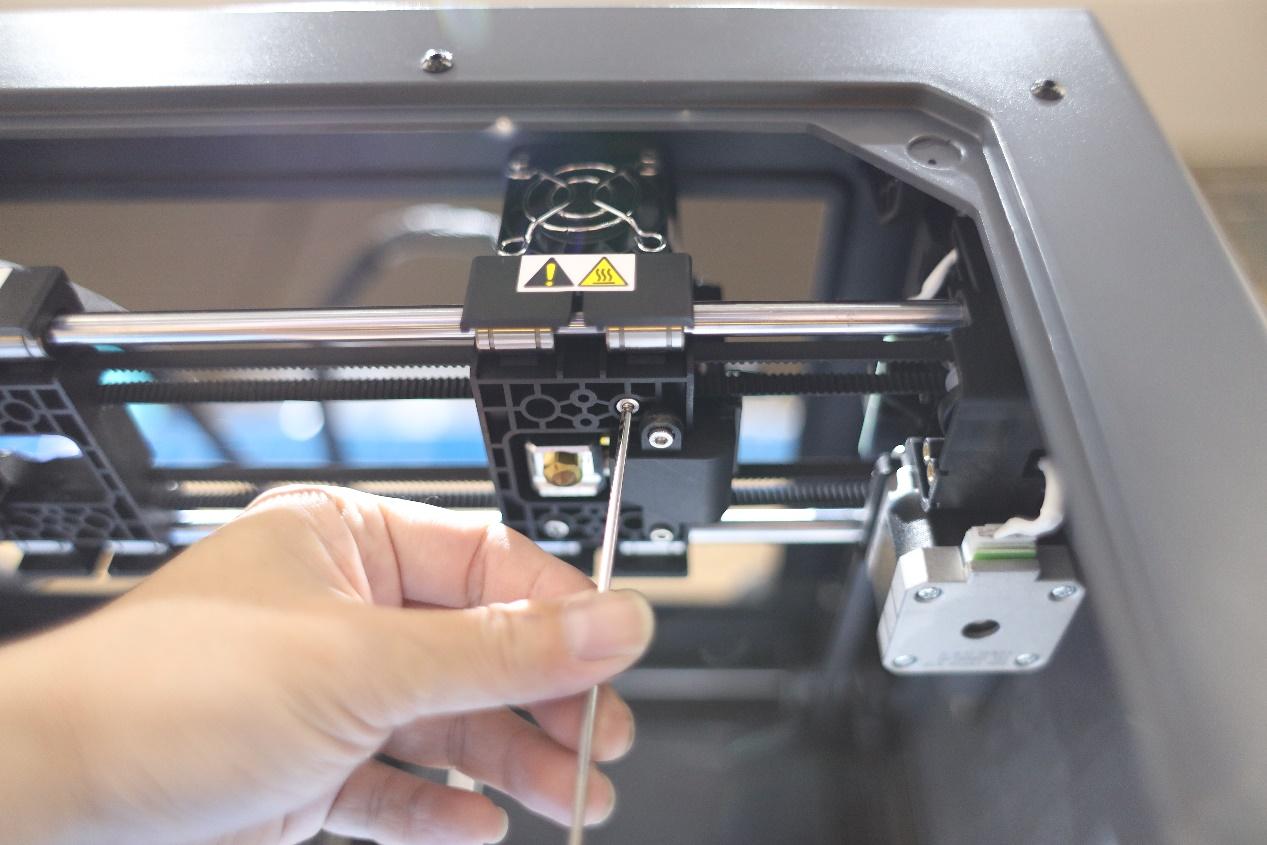

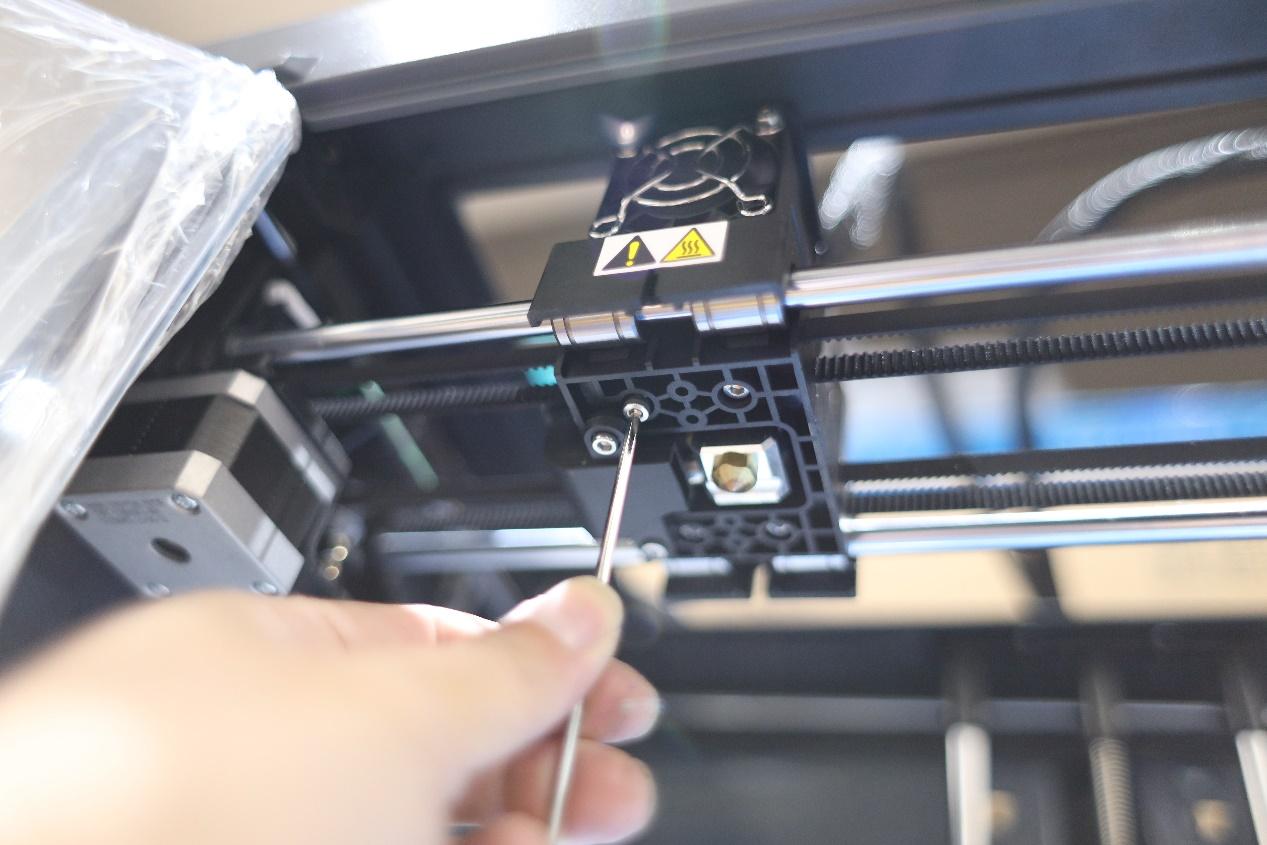

接下來組裝噴頭,注意紅色的鎖點要對齊。圖片上為左噴頭,右噴頭也是一樣的組裝方式。

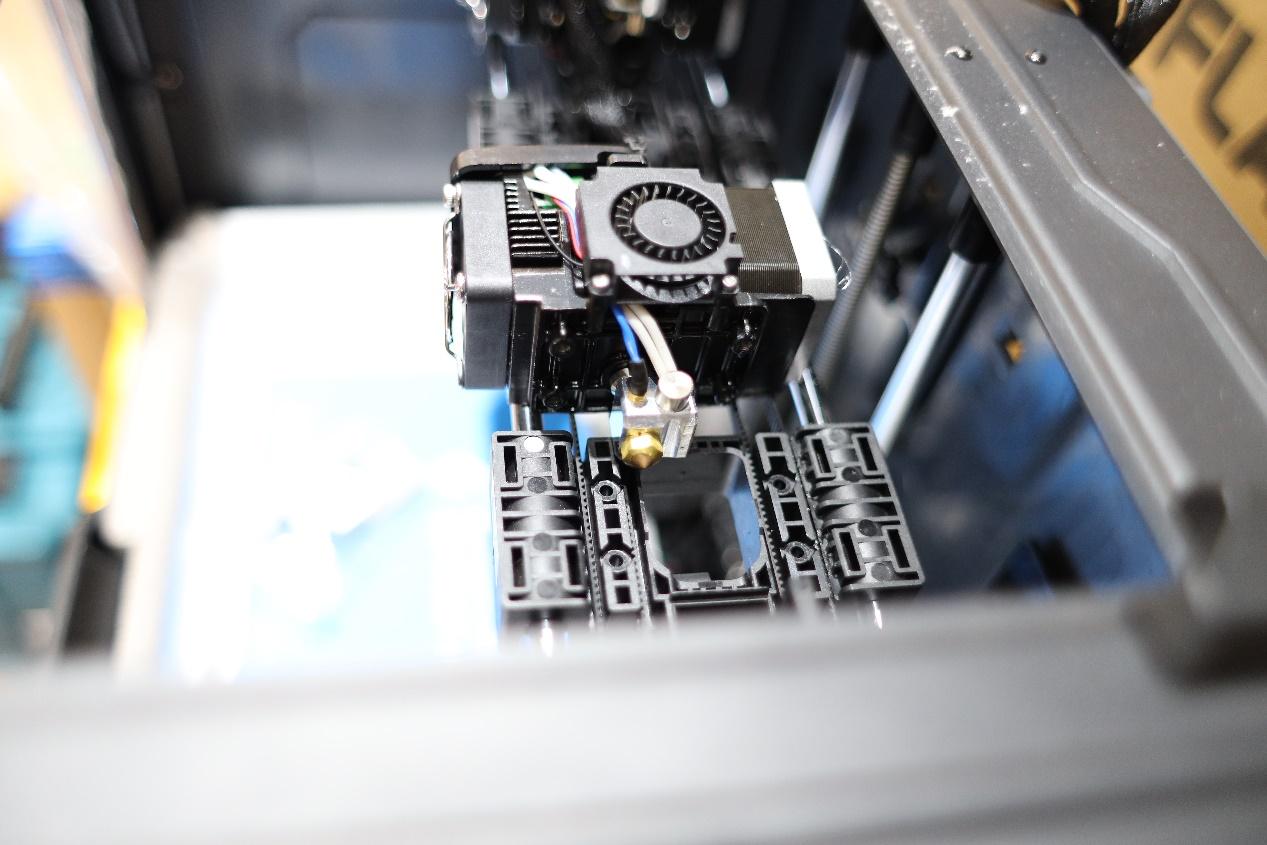

接著安裝噴頭擋片,圖中為右側安裝圖,螺絲有兩顆,鎖在紅色方框處固定。同時把擋片往上頂到噴頭再把螺絲鎖緊,這樣子噴頭移動到擋片上面的時候才可以確實地避免溢料。左側擋片安裝方式如同右側。
再來安裝耗材,注意耗材安裝方向為交叉,跟以前的Creator Pro、Creator Max是一樣的安裝方式。

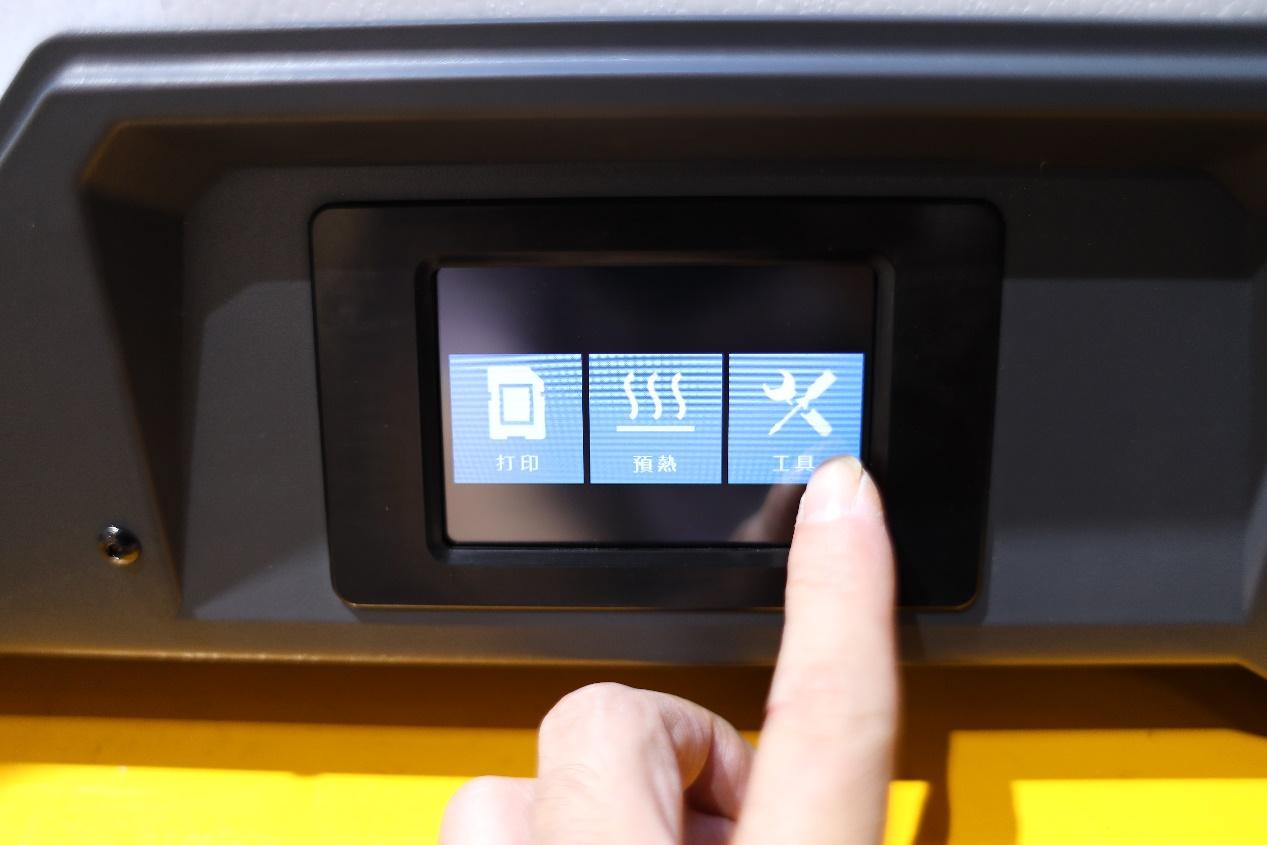

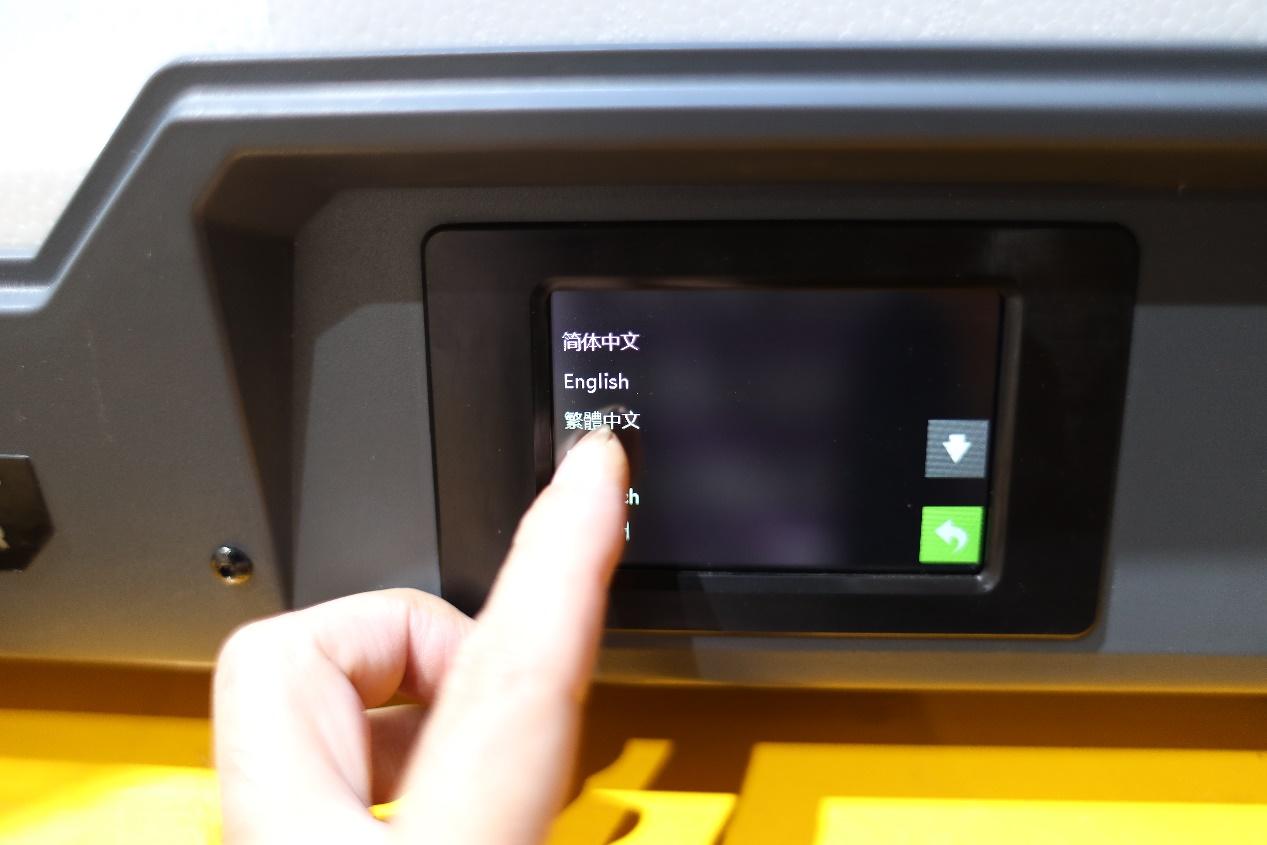

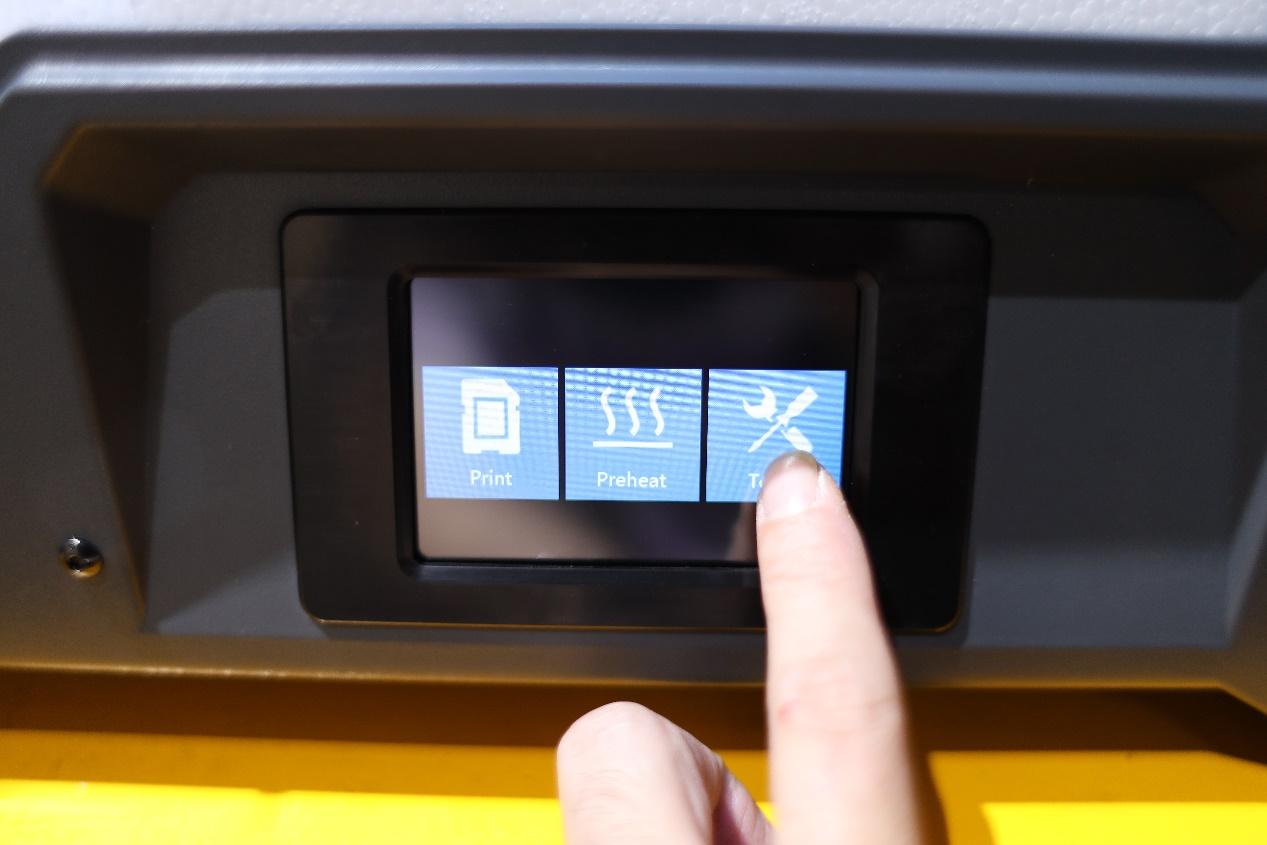

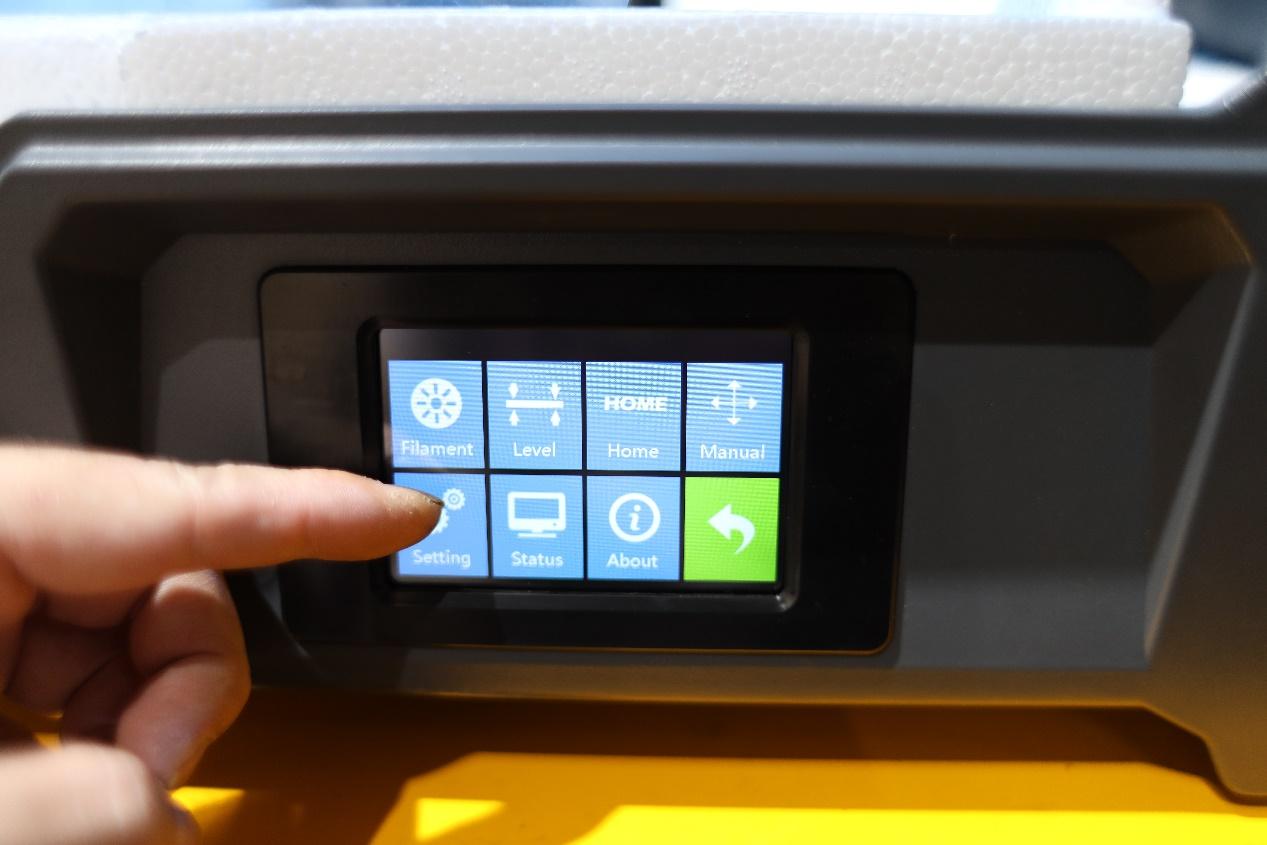

接著我們先把語言設定為繁體中文,在選單中的Tools\Setting\Language\繁體中文。操作方式如下圖所示步驟。

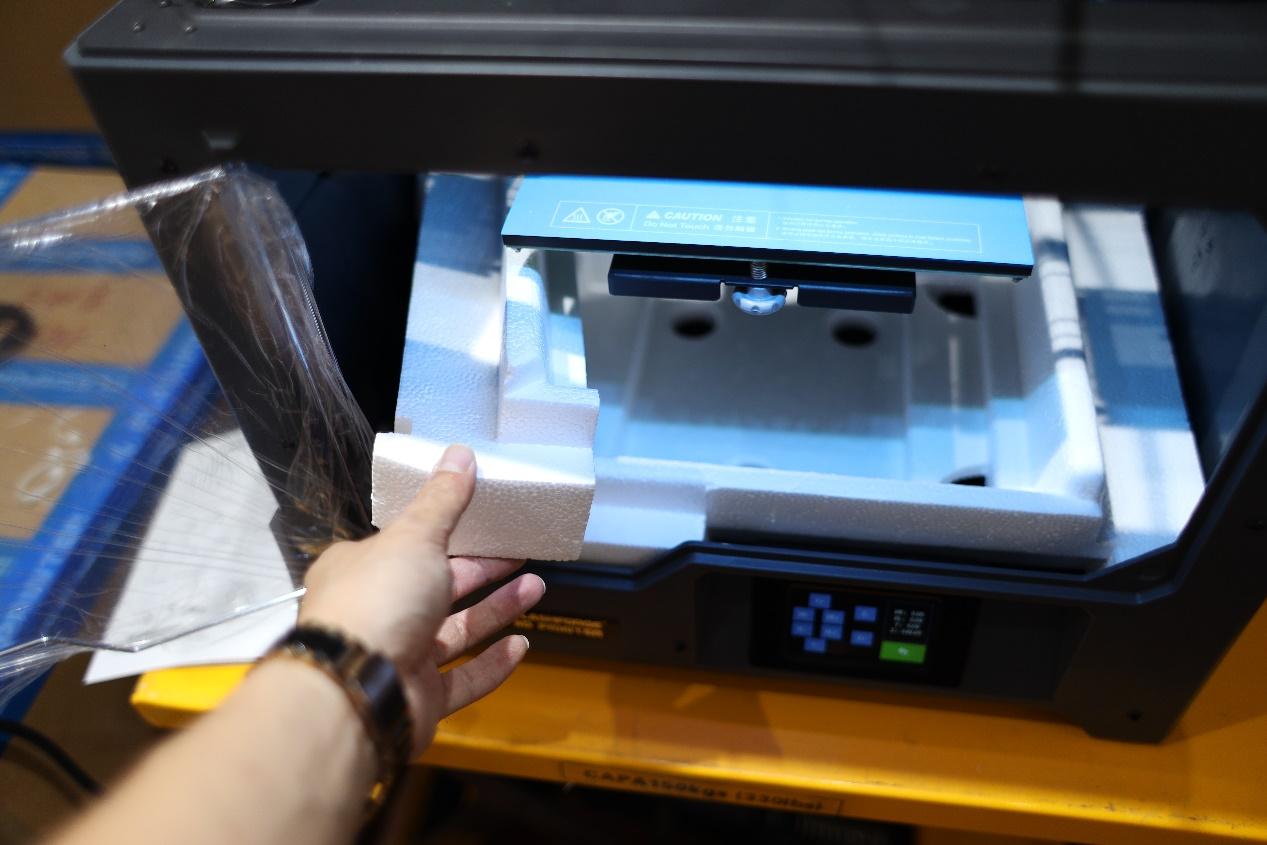

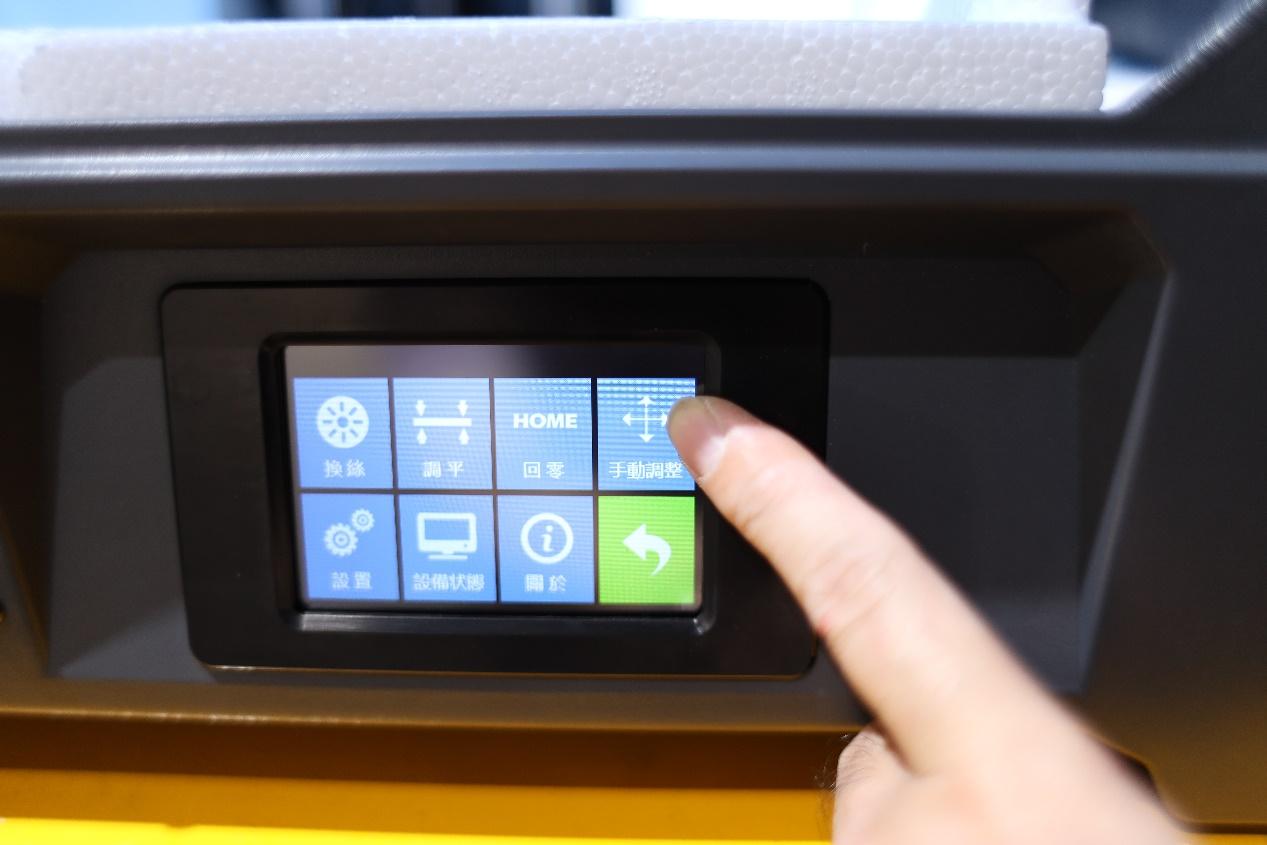

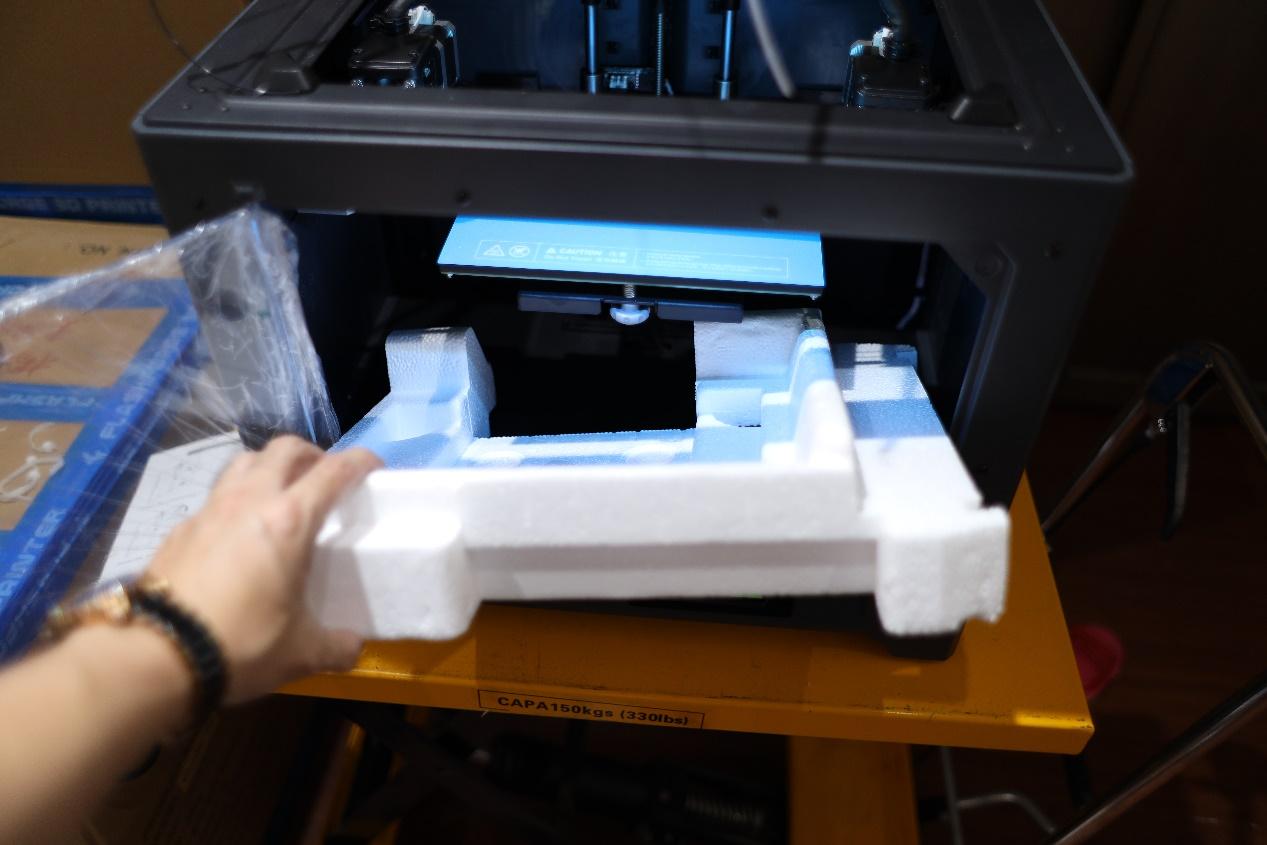

安裝到這邊還有底板正下方的保麗龍固定材料尚未取出,我們先將Z軸上升,讓保麗龍固定材料比較好取出,請選擇選單中的工具\手動調整\Z-。步驟操作如下圖示。

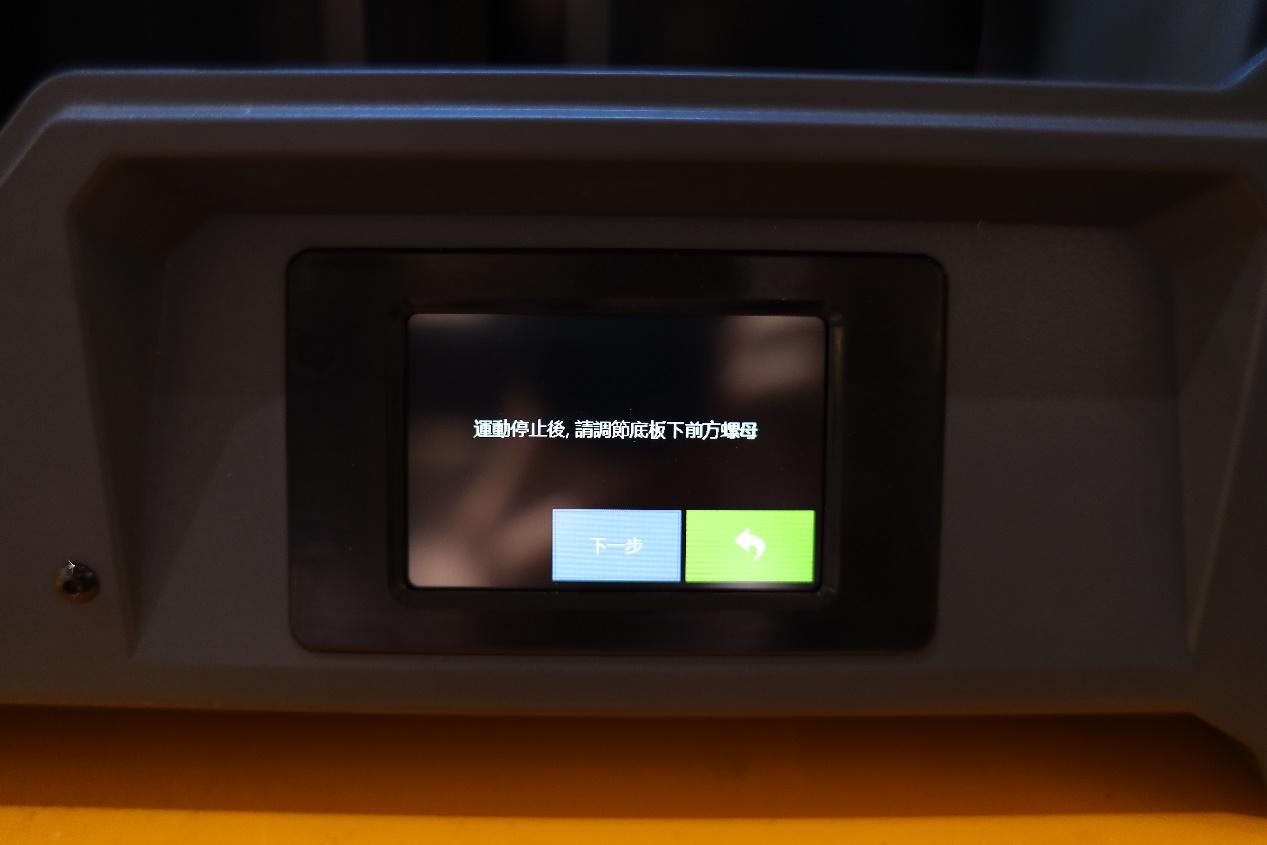

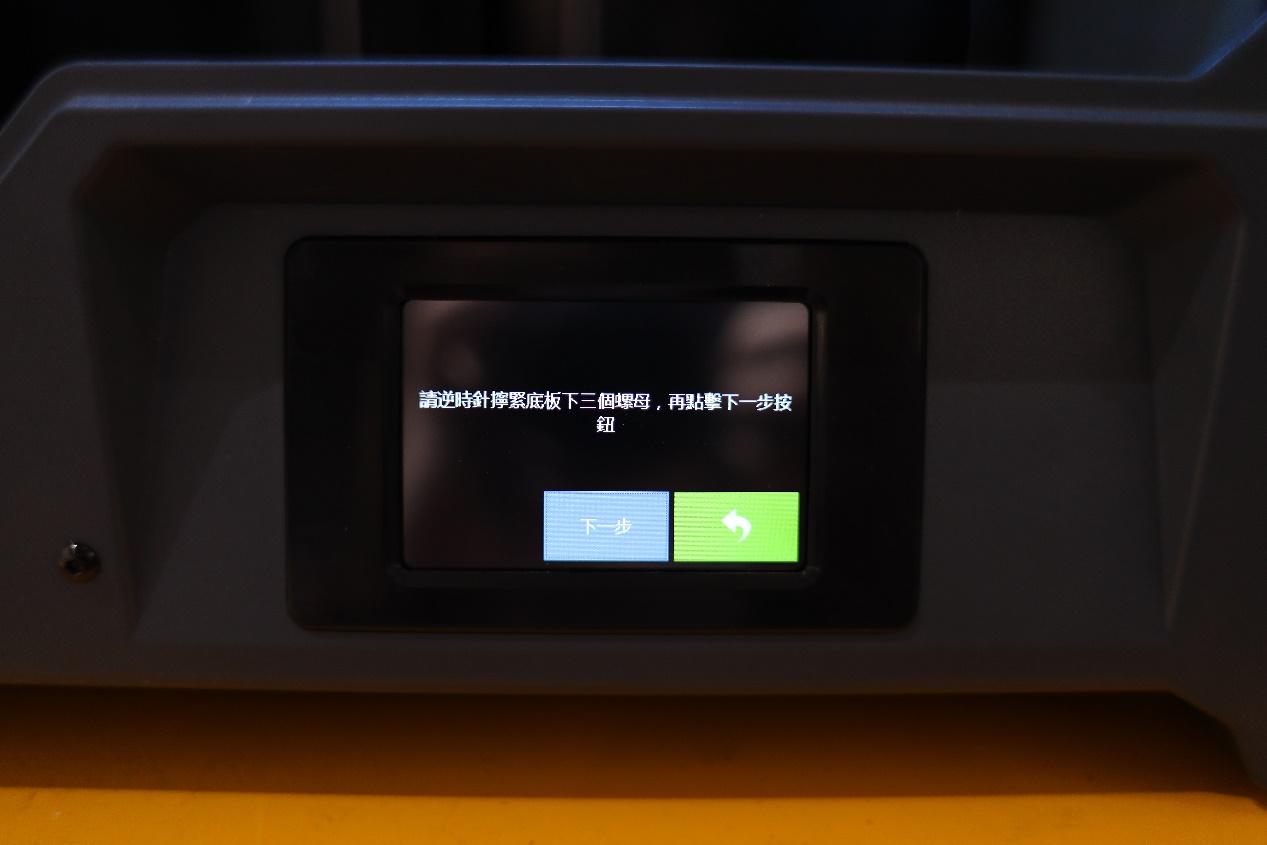

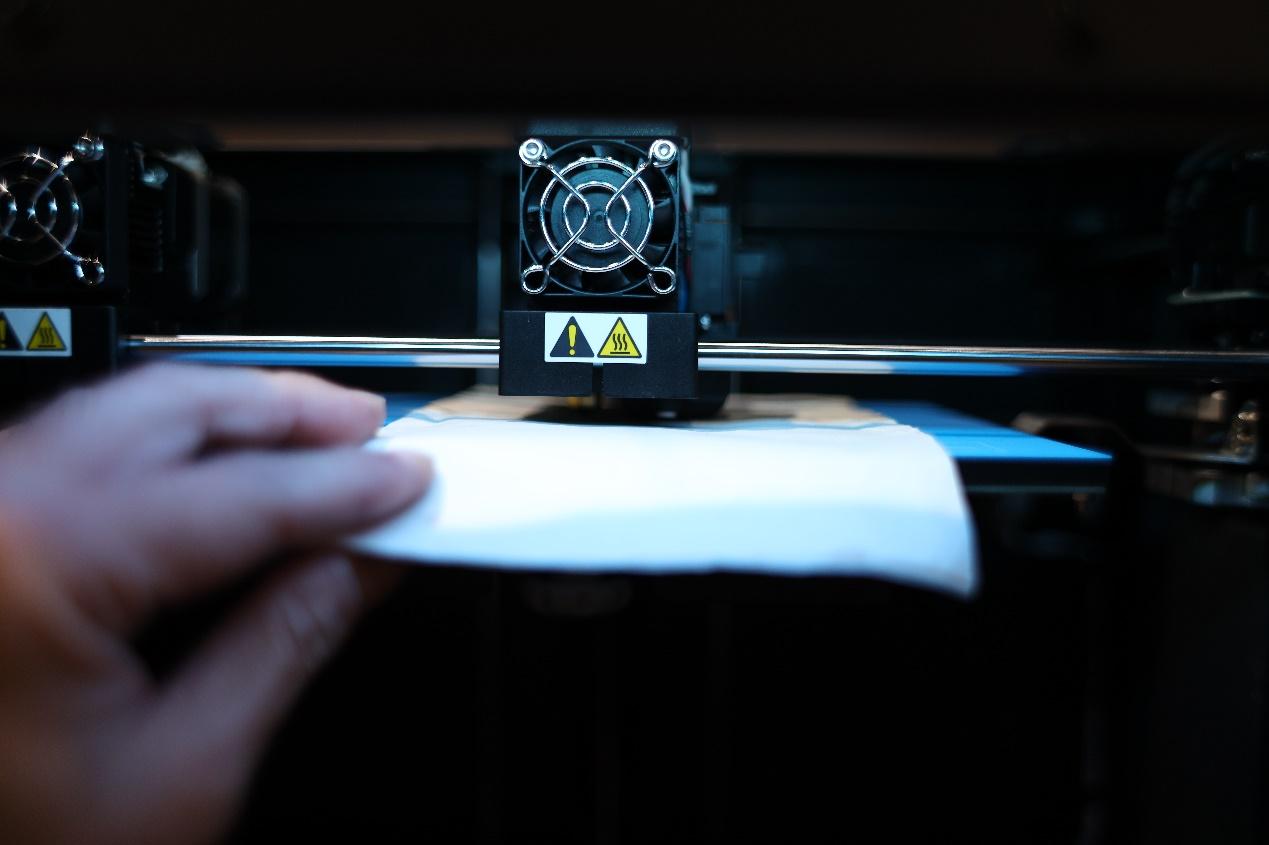

接著我們就要進行很重要的平台水平調整了!在主選單中選擇工具\調平,之後按照螢幕指示將三個螺母鎖緊,利用A4紙去調整螺絲鬆緊,A4紙張需要放在噴頭、底板之間,調整螺絲直到A4紙張來回有阻力即可,接著依序調整共三顆螺絲。操作如下圖所示。

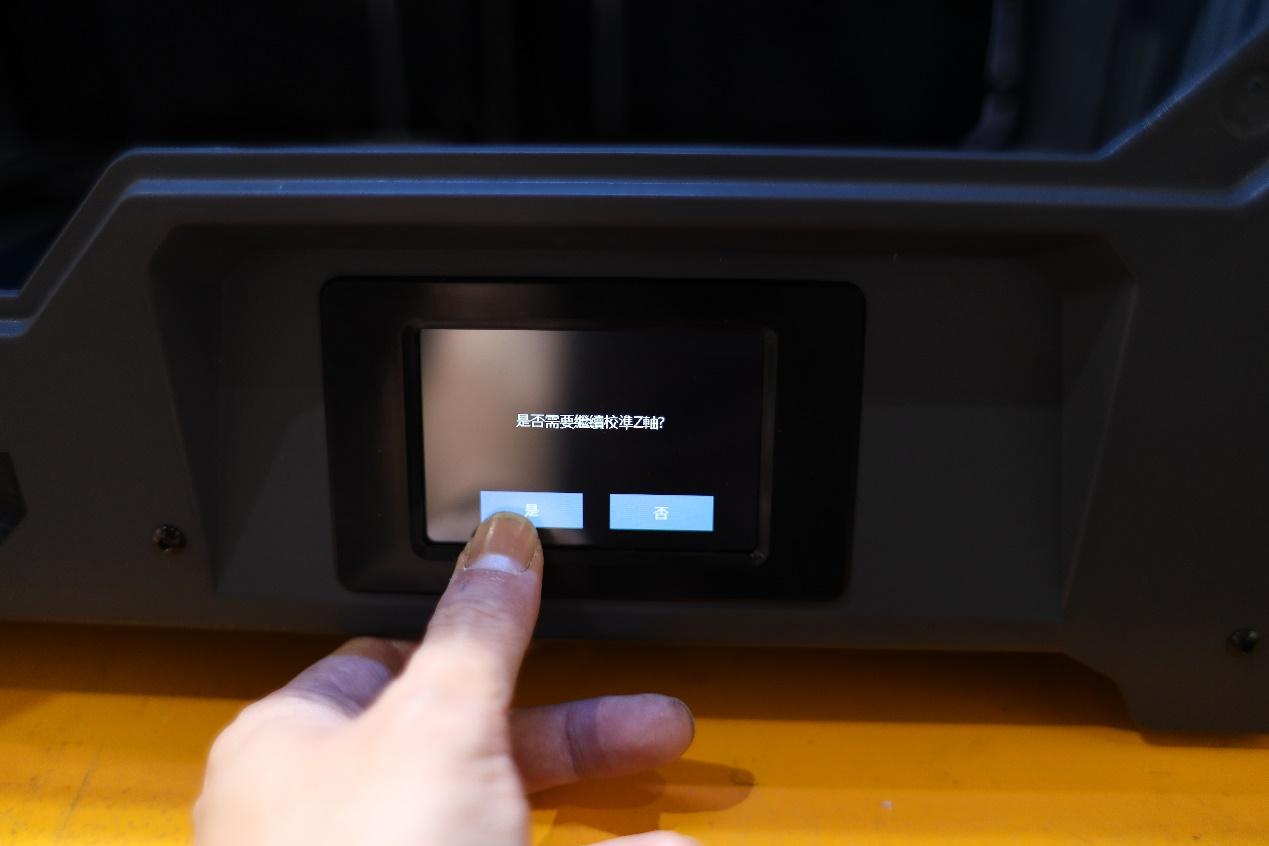

當平台調整完畢之後,螢幕會詢問是否要繼續校正Z軸高度,剛剛我們把四周水平調整好,接著是要調整左右兩個噴頭距離底板的遠近,如下圖所示請選擇「是」。

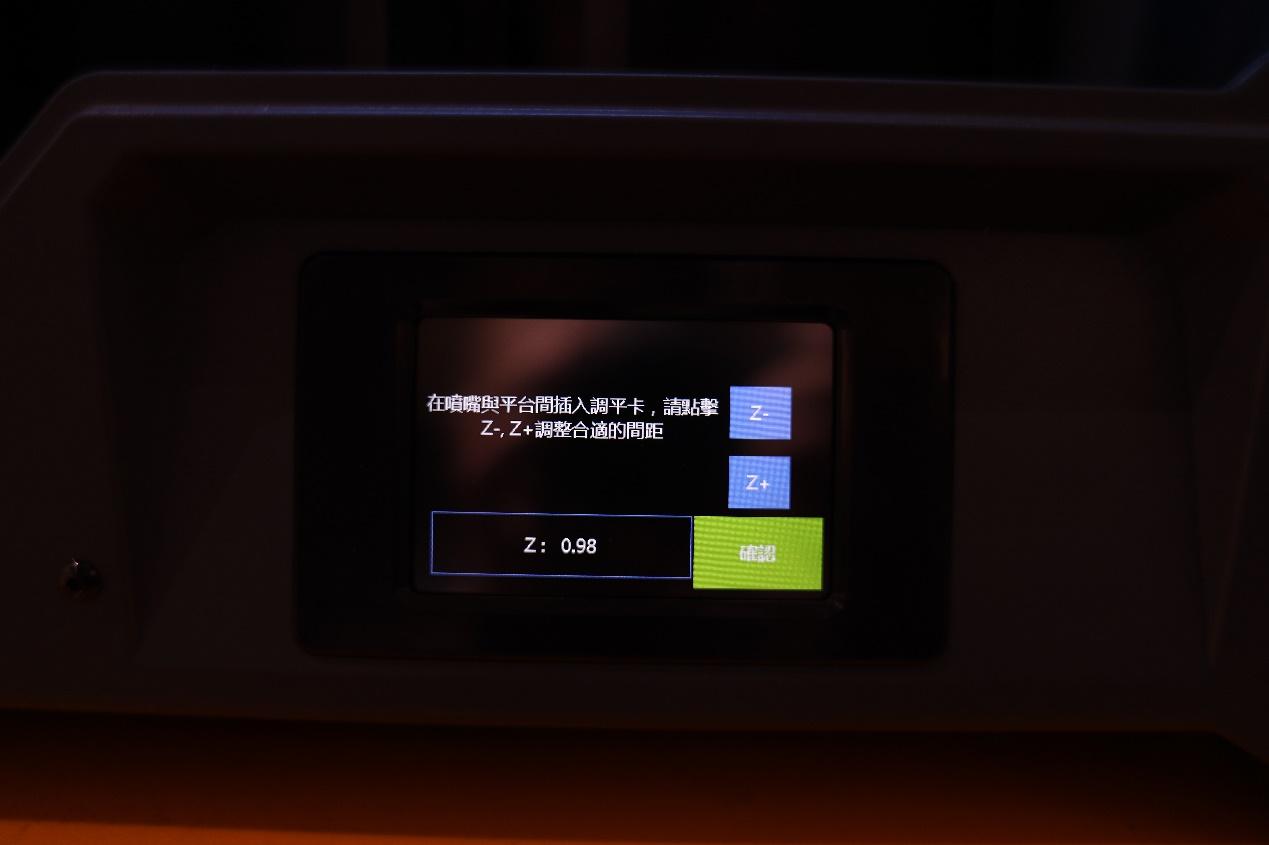

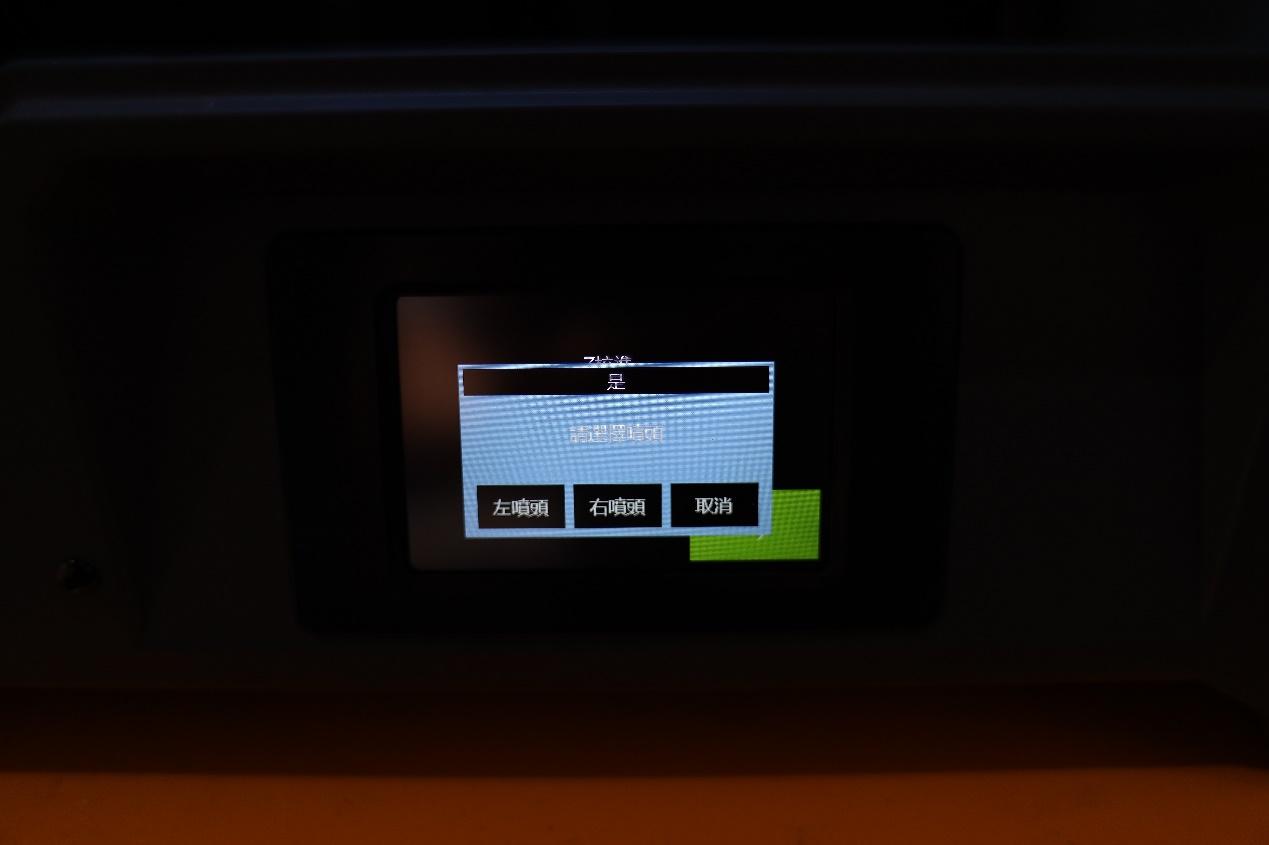

緊接著根據螢幕指示選擇左噴頭或是右噴頭。一樣調整到A4紙來回有阻力即可。如下圖所示,要將左右噴頭都調整。

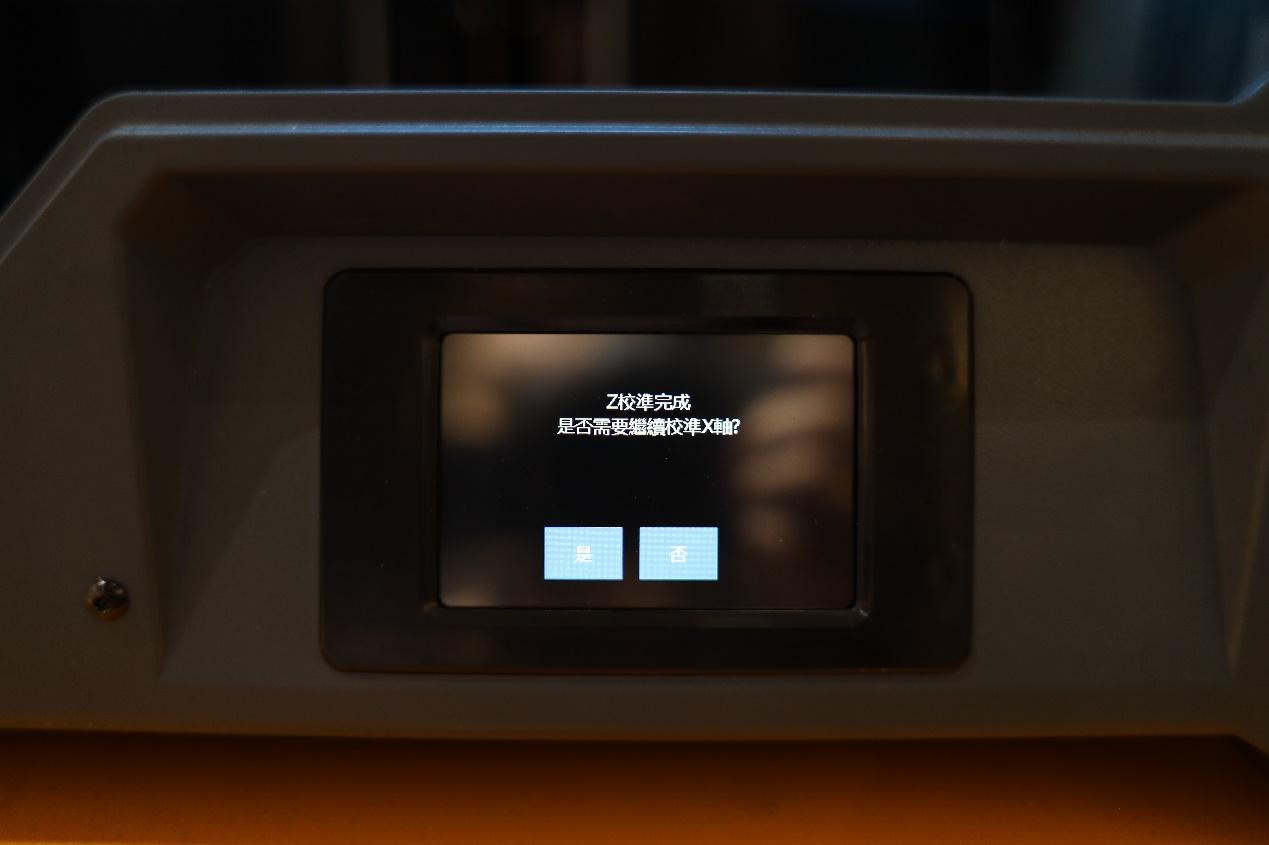

當平台調整完畢之後,螢幕會繼續詢問是否要調整X軸,這是獨立雙噴頭需要特別調整的地方,調整X軸目的為,將兩個噴頭X軸列印在同一直線對齊。

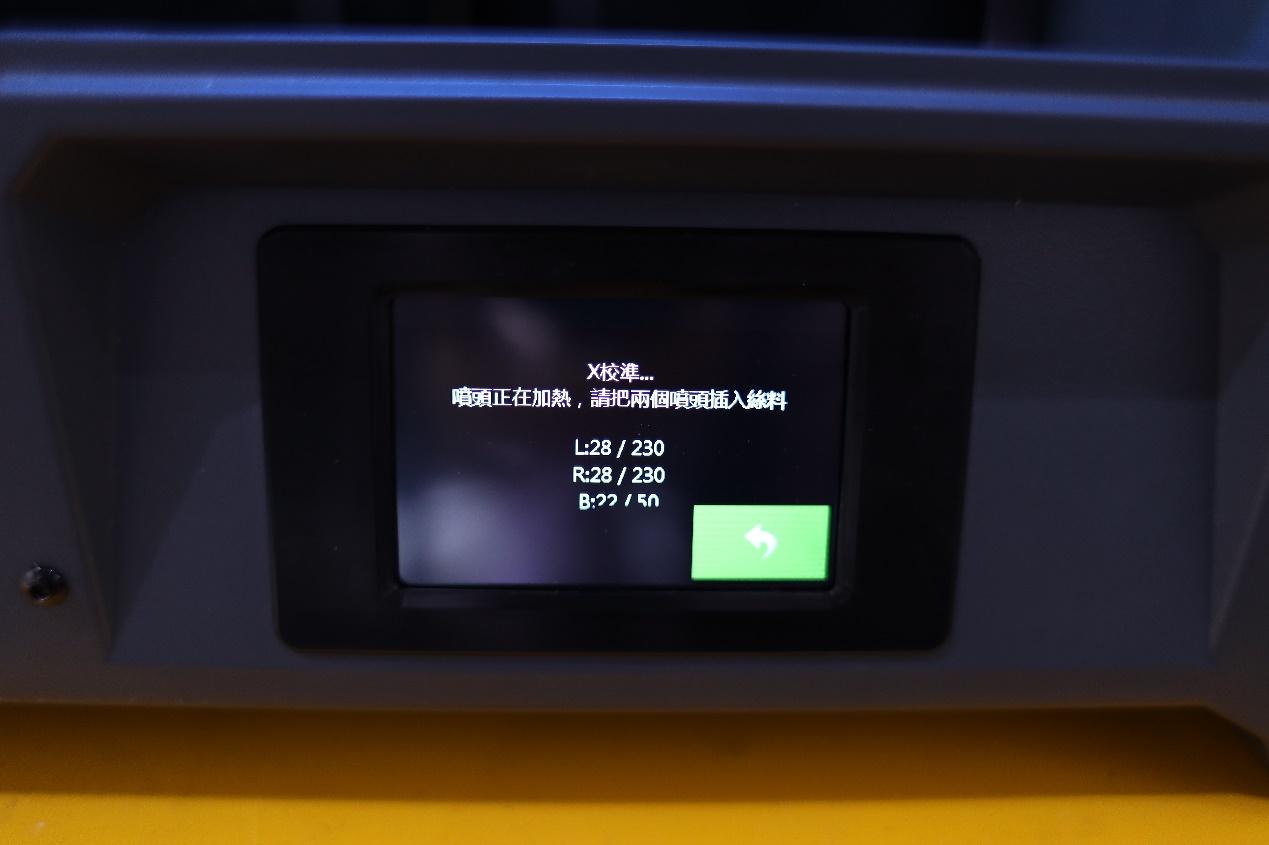

當按下「是」之後噴頭會開始加熱如下圖。
當加熱完成的時候須手動按下擠出機彈簧,把耗材分別插入左右噴頭。

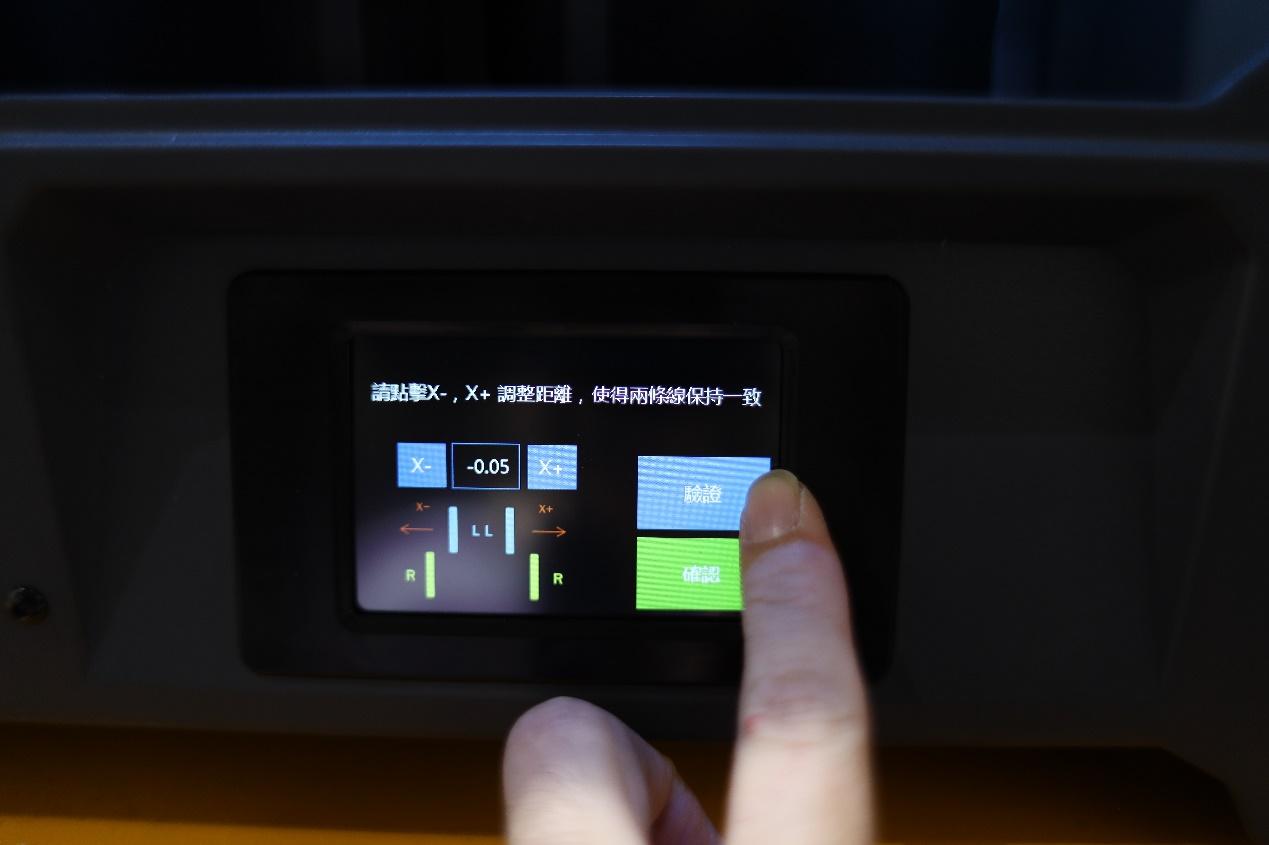

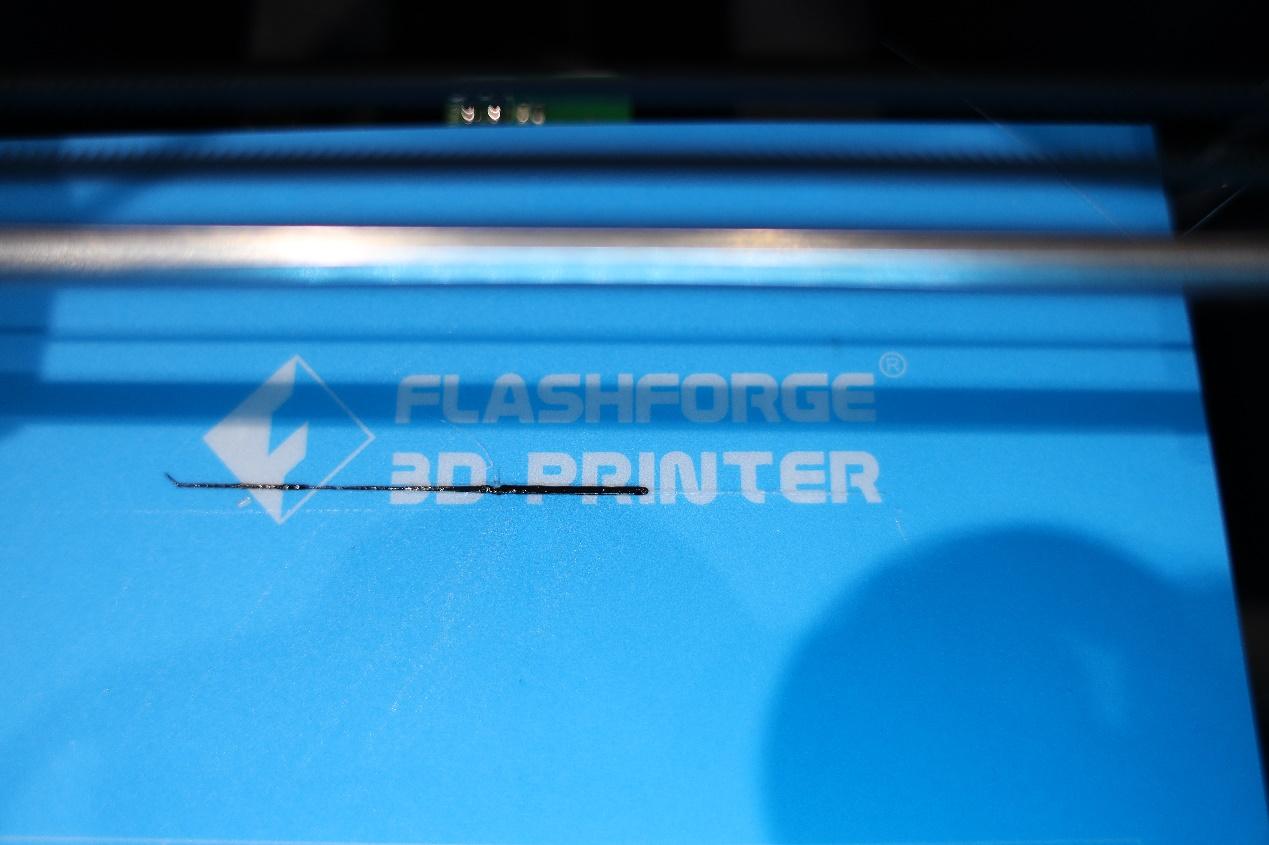

按下驗證,讓機器自動使用左噴頭、右噴頭列印,並且根據螢幕調整X軸左右,直到兩條線在同一直線上,這時候應該要特別注意的是,左右噴頭最好使用不同顏色的線會比較好辨別。

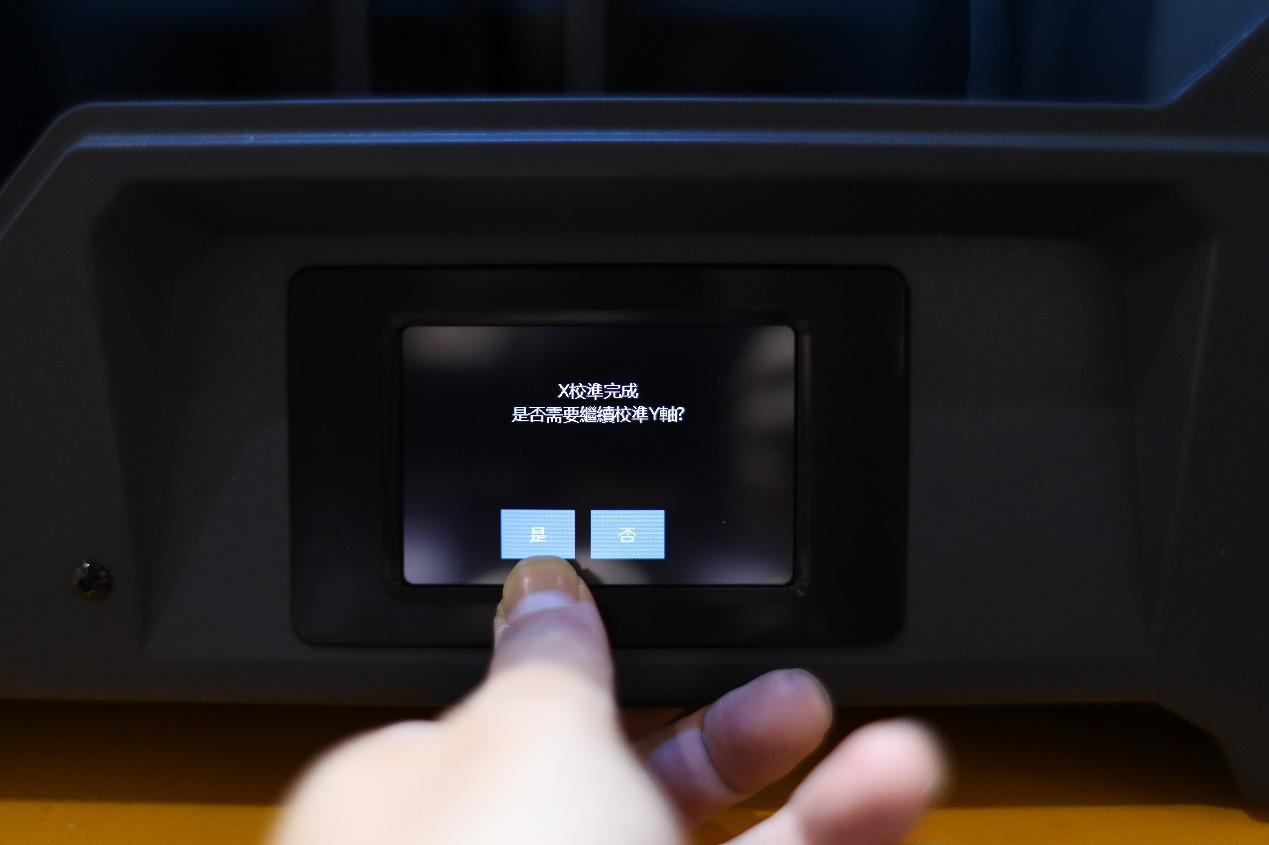

調整完畢X軸之後,機器會詢問是否要調整Y軸,當然要選擇「是」。

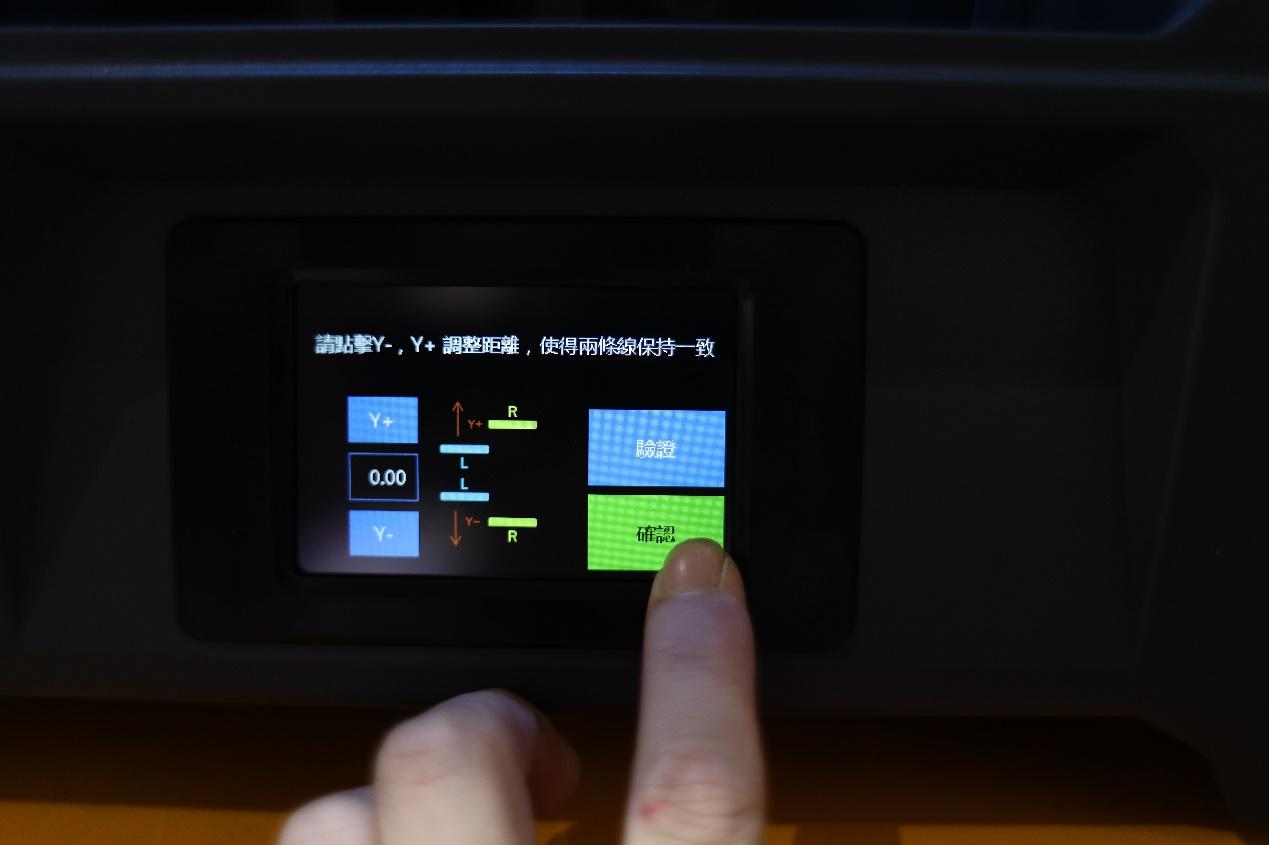

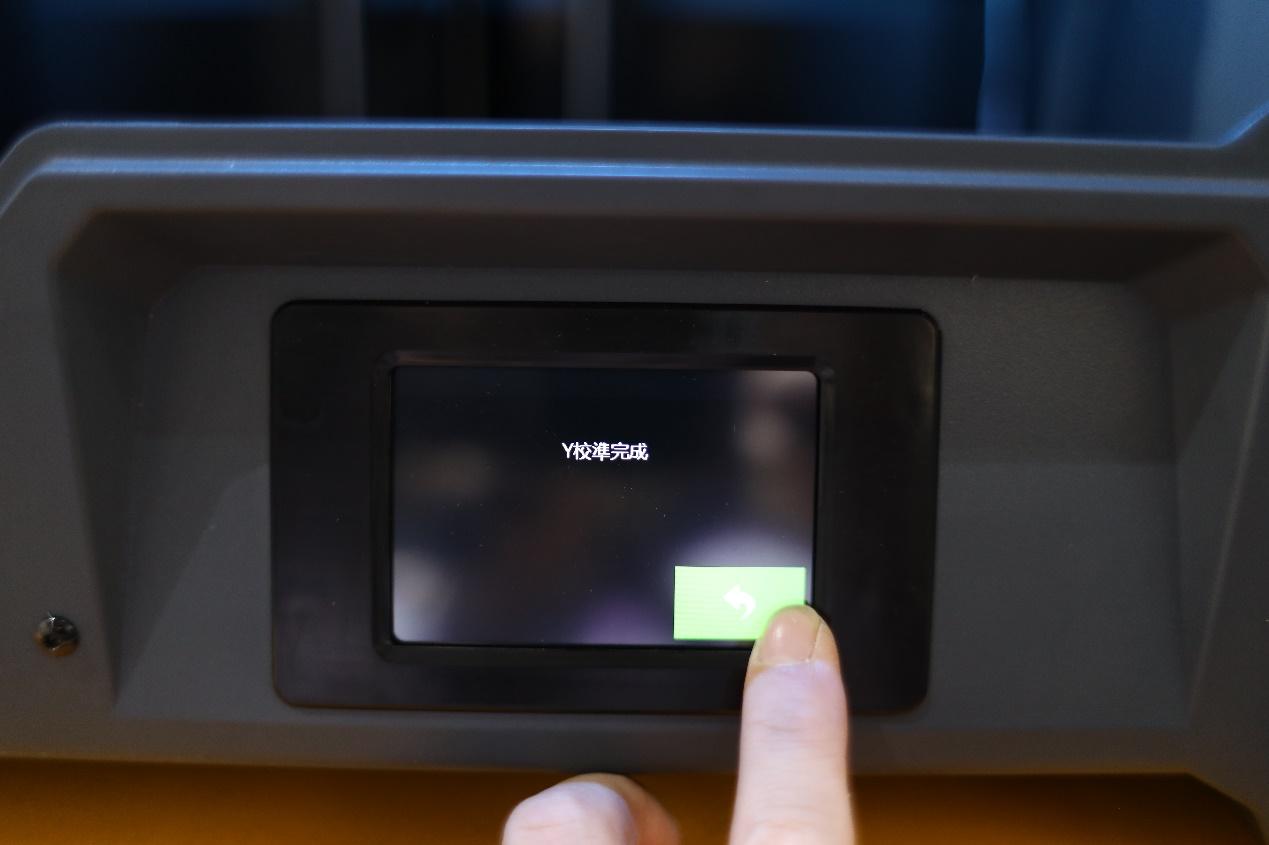

一樣根據列印結果調整到Y軸列印在同一直線上。

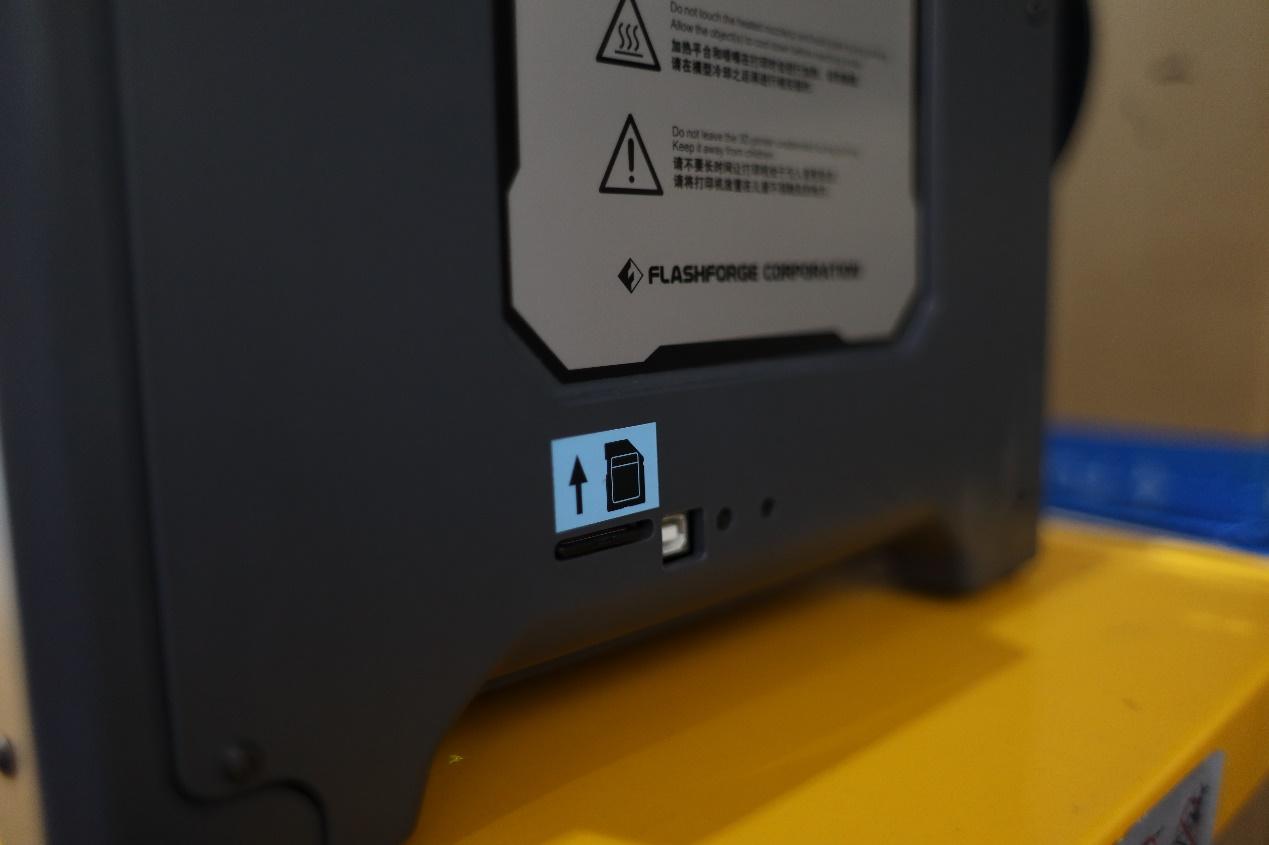

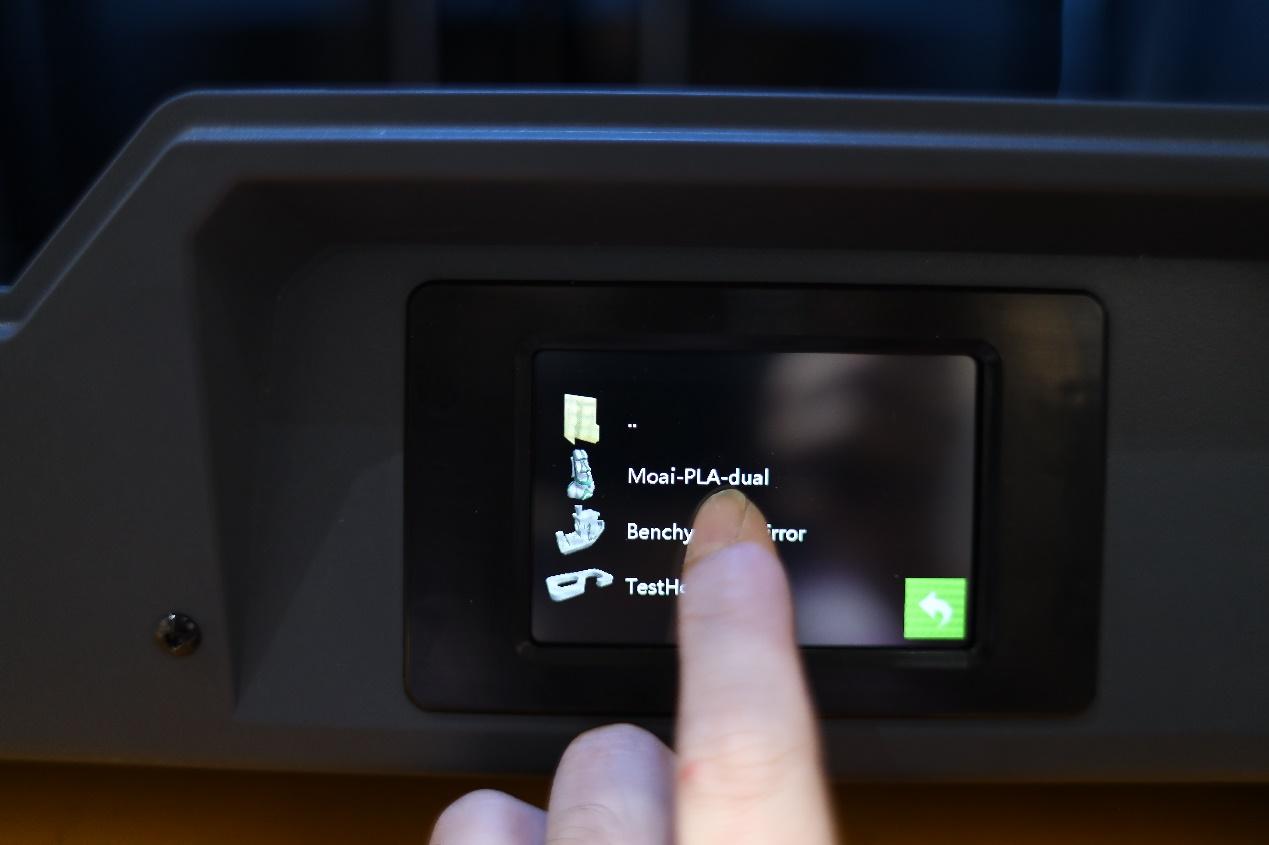

全部調整完畢後,可以插入SD卡,並且點選內建的雙色摩艾測試雙噴頭列印。SD卡插入的位置在機器右方。

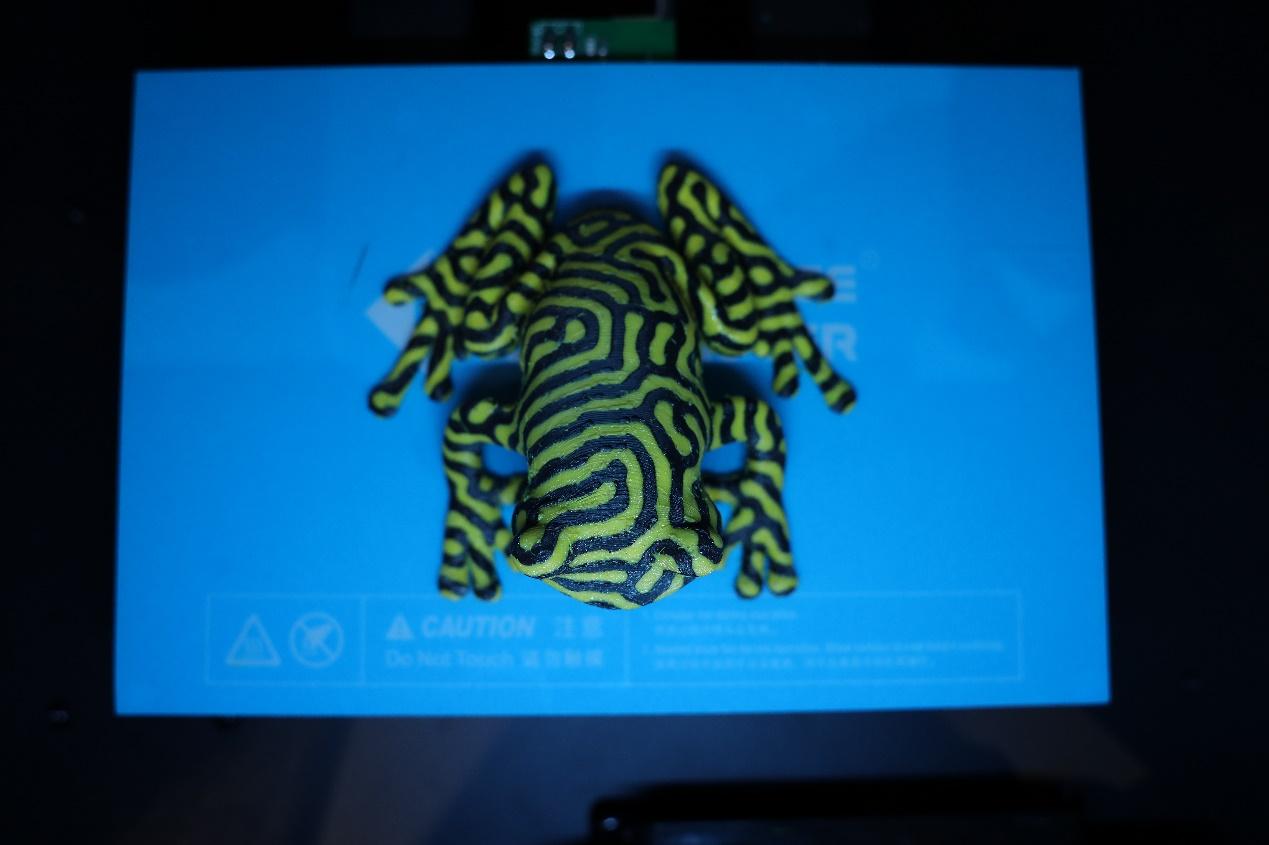

這次開箱我們還是使用經典的雙色青蛙來做示範。跟傳統的雙噴頭相比,獨立雙噴頭列印成功率非常的高,列印的時候也不會像二進一出的3D列印機需要利用抹料塔將顏色洗乾淨。

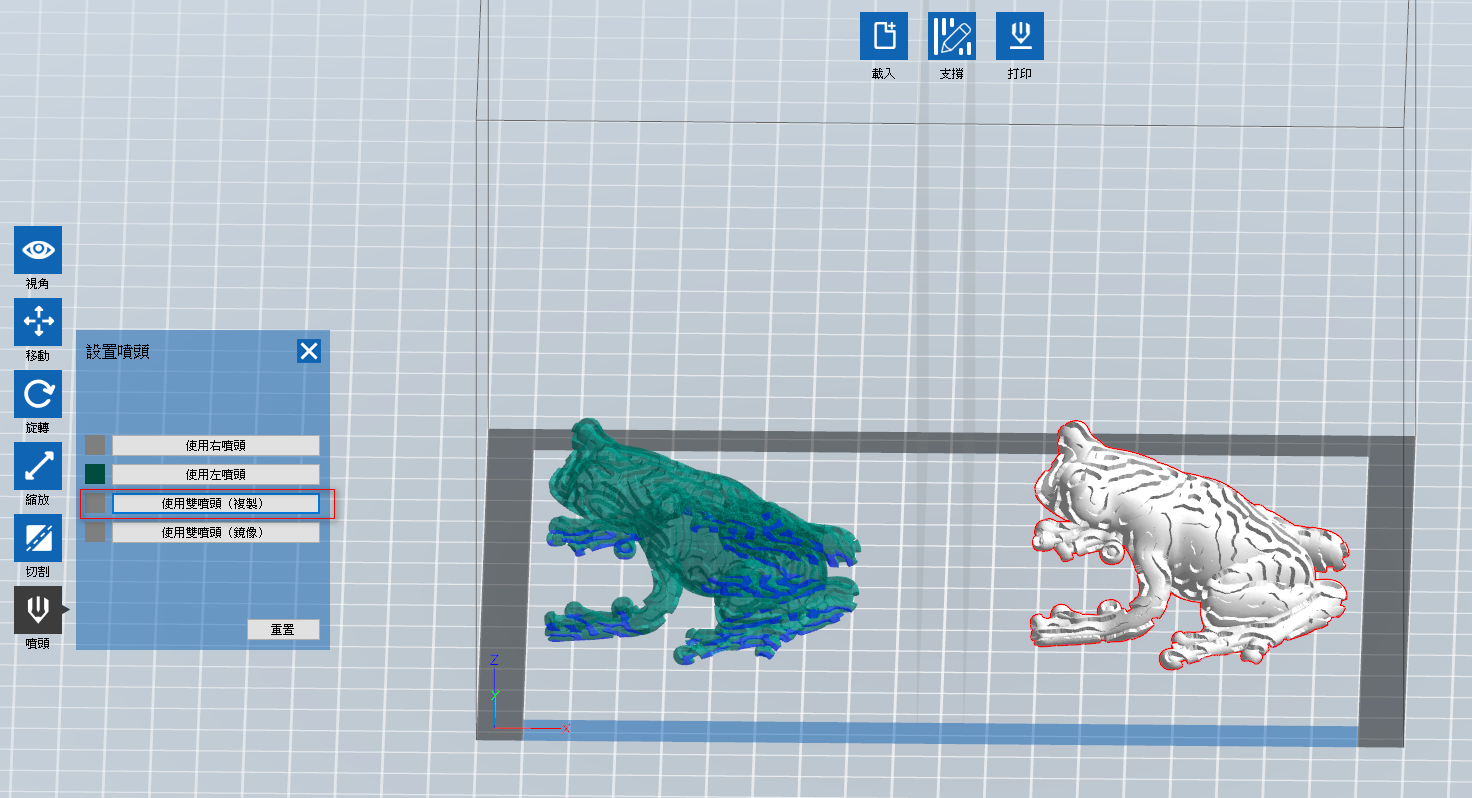

最後我們來看一下獨立雙噴頭的兩個特殊模式,選擇左下方的噴頭選項可以切換「使用雙噴頭(複製)」,此時左右噴頭可以同時列印同一個模型,也就是說同樣時間內,一次可以完成兩個一樣的模型!
第二個特殊模式就是「使用雙噴頭(鏡像)」,此時一樣會同時列印兩個模型,但是會以鏡像方式來列印,也就是說印出來的模型會呈現兩個顛倒的狀態。
這次的開箱到這邊,綜合來說獨立雙噴頭讓雙噴列印的需求者能有更好的列印品質,平常若沒有使用到雙噴頭功能,也可利用兩個噴頭的優勢讓生產效能變成2倍。相較於傳統的3D列印機台,這次可說是很大的進步,目前看起來也只有這種獨立X、Y、Z軸結構的3D列印機做得到,早期Delta型態的機種看起來也漸漸式微。
